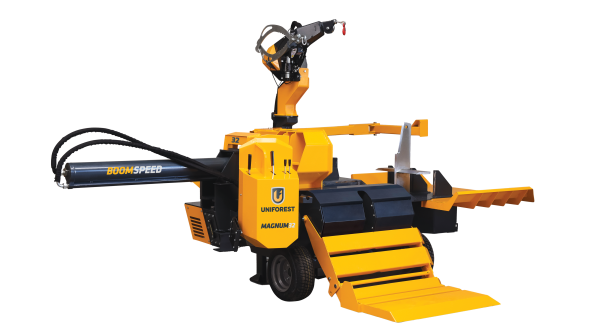

Ležeći cjepač Magnum 32
Ležeći cjepač MAGNUM 32CD TR s silom cijepanja od 31 t može biti s ugrađenim podvozjem, koji je u poprečnom smjeru cijepanja ili bez.
O stroju
Ležeći cjepač MAGNUM 32 pomoću velike potisne pločei BoomSpeed ventila, koji automatski regulira brzinu cijepanja, rascijepi cjepanice dužine 1 mi pri tom maksimalno koristi potrošenu energiju. Cjepanice se odlažu na velikom stolu za odlaganje. Upravljanje je u potpunosti mehaničko, tako da se može koristiti i u zahtjevnijim uvjetima. Postavljanje s radnog u transportni položaj (i obratno) je jednostavno. Dostupan i model s podvozjem ili bez.
- BoomSpeed ventil
- Mehaničko upravljanje
- Jednostavna instalacija iz transportnog u radni položaj
- Niska potrošnja energije
- Veliki stol za odlaganje za cjepanice
- Velika potisna ploča

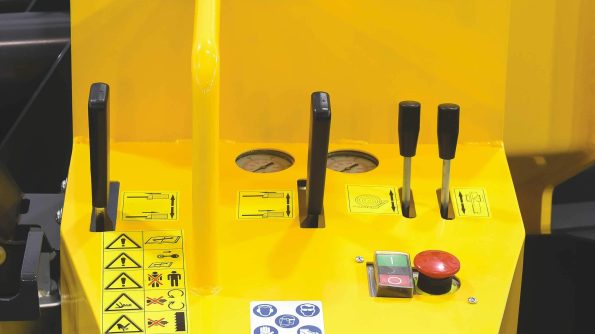

Upravljačka ploča

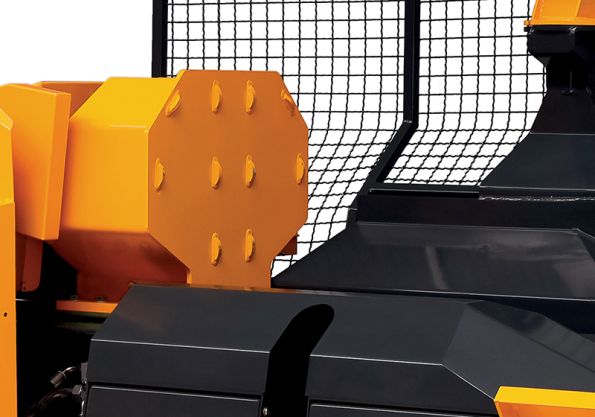

Velika potisna ploča
Plastične vodilice potisne ploče su od posebnog materijala, kojem nije potrebno mazanje. Precizno navođenje potisne ploče omogućava dug životni vijek. Automatsko zaustavljanje potisne ploče omogućava siguran i jednostavan rad.

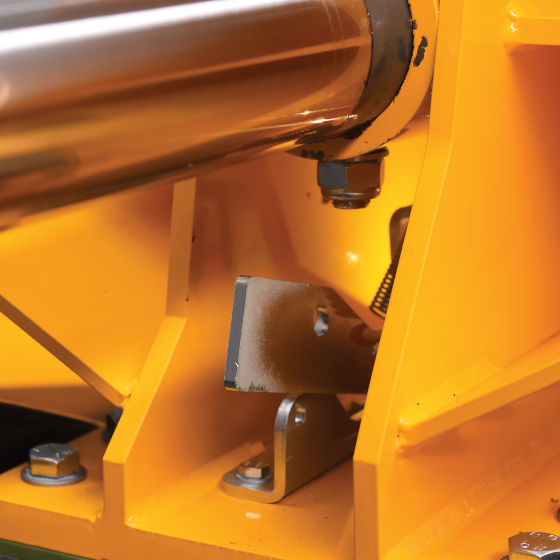

Zaštitnik potisne ploče
Zaštitnik potisne ploče s cilindrom pri transportnom položaju.

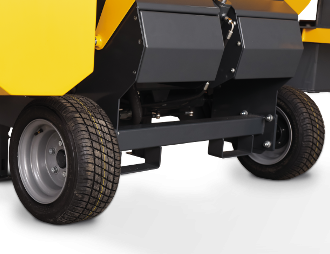

Kotači
Kotači za lakši transport.
Elektromotor / rezervoar ulja

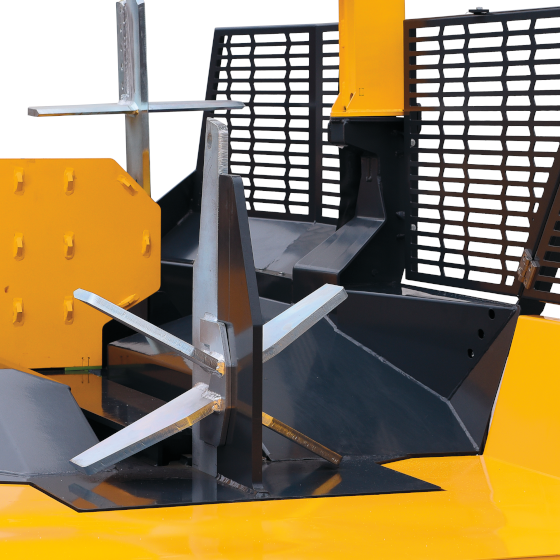

Hidraulični nož za cijepanje
2-4, 2-6 ili 2-8 dijelni nož za cijepanje s hidrauličnim pomakom.

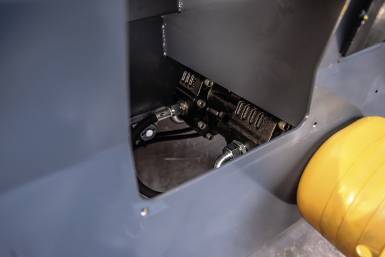

Trostruka pumpa od lijevanog željeza
Trostruka pumpa od lijevanog željeza osigurava tihi rad razdjelnika i omogućava dug životni vijek.

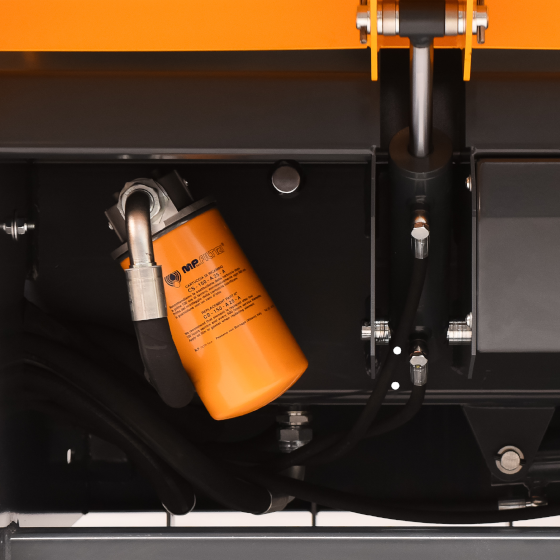

Povratni filter
Ugrađeni povratni filter brine za čistoću ulja i omogućuje produljeni životni vijek stroja.

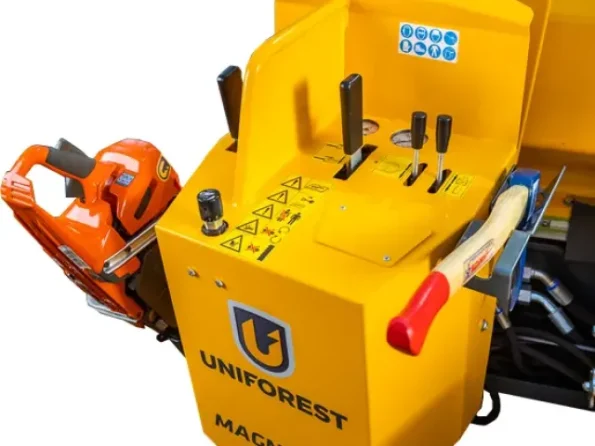

Priručna mjesta za odlaganje dodatne opreme
Ugrađeni nosači za sjekiru, mali i veliki cepin. Nosač pile.

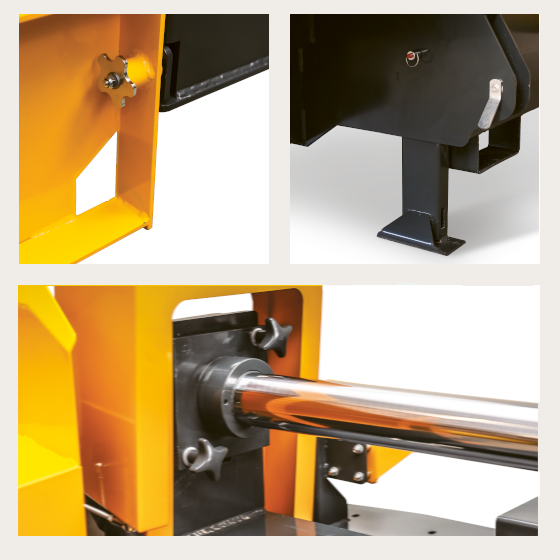

Jednostavno postavljanje
Jednostavno postavljanje iz transportnog u radni položaj. (i obrnuto)

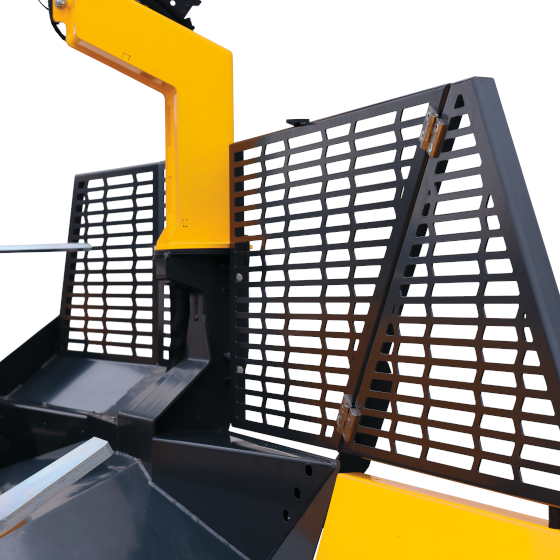

Zaštitna mreža
Zaštitna mreža

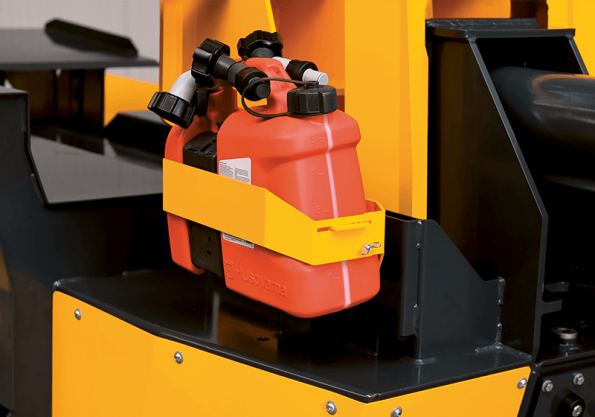

Nosač posude za gorivo
Prilagodljiv nosač posude za gorivo. Primjeren za sve tipove posuda za gorivo.
Moguće varijante
MAGNUM 32 CD
Kardanski pogon.

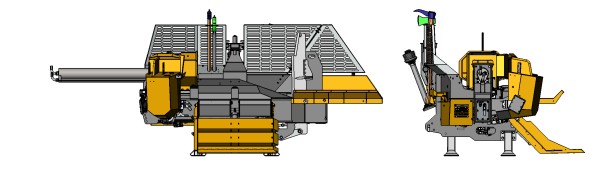

MAGNUM 32 E
Elektromotorni pogon.

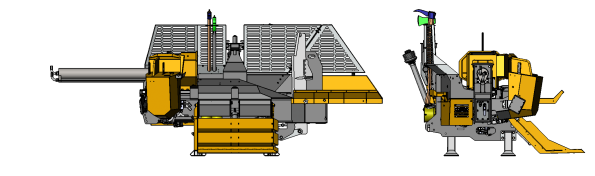

MAGNUM 32 CD+E
Kardanski pogon + elektromotor.
Dodatna oprema

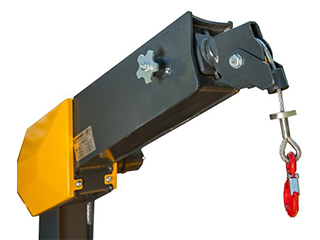

Hidrauličko vitlo sa daljinskim upravljanjem (opcija):
- žičano uže prolazi sredinom cjepača
- automatsko odmatanje s napetim užetom
- ventil za regulaciju brzine pri vuči

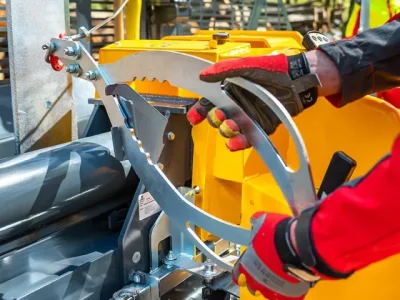

Hvataljka
Vučna hvataljka za rukovanje težim trupcima.
Tehnički podaci
| Model | CD | E | CD+E |
|---|---|---|---|
| Pogon | Kardan | Elektromotor | Kardan / elektromotor |
| Snaga cijepanja (t) | 31 | 31 | 31 |
| Kretanje cilindra (mm) | 1200 | 1200 | 1200 |
| Maks. dužina cjepanica (mm) | 1200 | 1200 | 1200 |
| Maks. promjer cjepanica (mm) | 1000 | 1000 | 1000 |
| Snaga elektromotora (kW) | – | 11 | 11 |
| Preporučena snaga traktora (kW/KS) | 35/48 | – | 35/48 |
| Maks. br. okretaja kardana (min-1) | 540 | – | 540 |
| Kategorija spajanja na traktor | II | II | II |
| Brzina cijepanja H1/H2/PH (sm/s) | 38/21/49 | 25/14/33 | 38/21/49 |
| Vrijeme cijepanja H1/H2/PH | 5,2/10,4/5,2 | 3,9/7,8/3,9 | 5,2/10,4/5,2 |
| Količina ulja (l) | 80 | 80 | 80 |
| Duljina u radnom položaju (mm) | 4000 | 4000 | 4000 |
| Dulžina u transportnom položaju (mm) | 2400 | 2400 | 2400 |
| Širina u radnom položaju (mm) | 2140 | 2140 | 2140 |
| Širina u transportnom položaju (mm) | 1850 | 1850 | 1850 |
| Visina (mm) | 2250 | 2250 | 2250 |
| Visina s vitlom (mm) | 2470 | 2470 | 2470 |
| Težina (kg) | 1400 | 1450 | 1550 |
Serijska oprema i opcije
| Model | CD | E | CD+E |
|---|---|---|---|
| Pumpa od lijevanog željeza | ● | ● | ● |
| BOOMSPEED | ● | ● | ● |
| Nož cjepača 2-4 | ● | ● | ● |
| Nož cjepača 2-6 | ○ | ○ | ○ |
| Hidrauličko vitlo sa daljinskim upravljanjem | ○ | ○ | ○ |
| Hladnjak ulja | ○ | ○ | ○ |
| Šasija u poprečnom smjeru | ○ | ○ | ○ |
| Nosač posude za gorivo | ○ | ○ | ○ |
| Nosač pile | ○ | ○ | ○ |
| Nosač malog cepina | ● | ● | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
