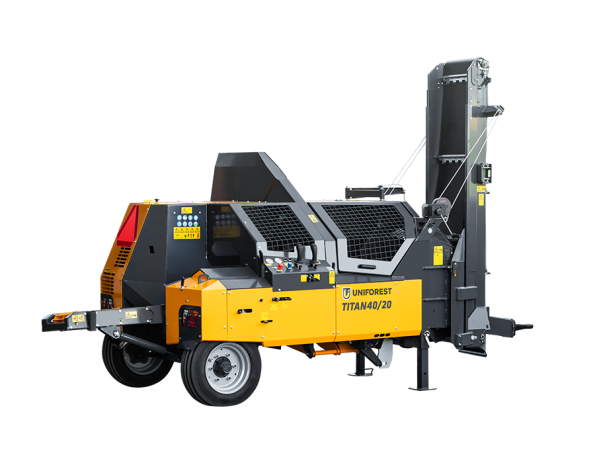

Stroj za rezanje i cijepanje TITAN 40/20
Stroj za rezanje i cijepanje drva TITAN 40/20 s mehaničko-hidrauličnim upravljanjem namijenjen je profesionalcima koji očekuju više: više snage, sigurnosti i kontrole. Opremljen funkcijom BOOMSPEED i spreman za povezivanje s aplikacijom Uniforest Connect, TITAN 40/20 omogućuje sigurnu, učinkovitu te korisniku i prirodi prilagođenu proizvodnju drva za ogrjev.
O stroju
Ekološki prihvatljiv stroj za rezanje i cijepanje TITAN 40/20 premium rasijeće trupac kružnom pilom WIDIA koja je iz karbidnih tvrdih metala i otporna je na strana tijela u letu. Mazanje uljem nije potrebno, stoga nema raspršivanja ulja u okolinu. Upravljanje je potpuno mehaničko, tako da se stroj može koristiti lu zahtjevnijim uvjetima. Pogon je dostupan na kardan, električni motor ili u kombinaciji oboga.
- Prorezi kružne pile
- ECO FRIENDLY
- Mehaničko upravljanje
- Jednostavno održavanje s niskim troškovima
- BOOMSPEED skraćuje ciklus cijepanja
- Hidraulički podesiv ulazni stol
- Uniforest Connect
Dostupno u paketu dodatne opreme:
- Zaklopka za poravnanje zadnjeg trupca
- Automatsko podešavanje visine noža (ovisno o promjeru trupca)
- Mehanizam za podizanje cijepajućeg noža
Hidrauličko upravljanje s ergonomski raspoređenim komandama

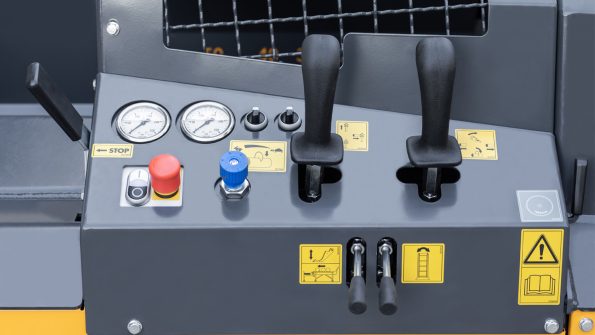

Gornja upravljačka ploča:

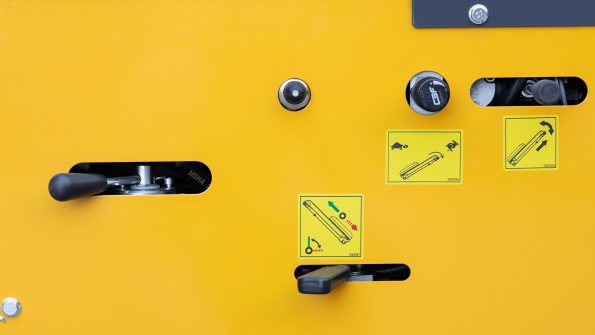

Prednja upravljačka ploča:

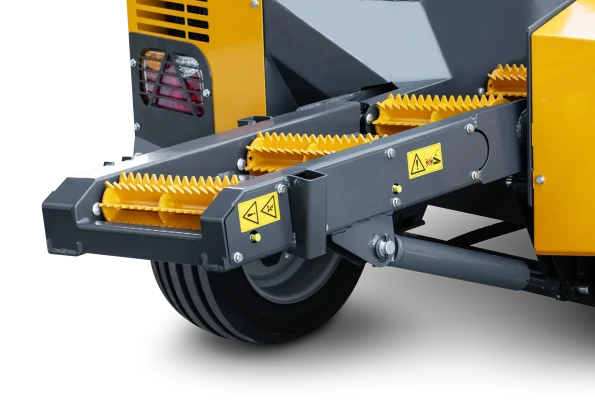

Ugrađen hidraulično pomični stol za dovoz trupaca
Prvo, rasklopite hidraulično pomični stol s agresivnim uvlačnim valjcima. Podesite nagib kako biste lakše unijeli cjepanice nejednakog oblika u stroj.

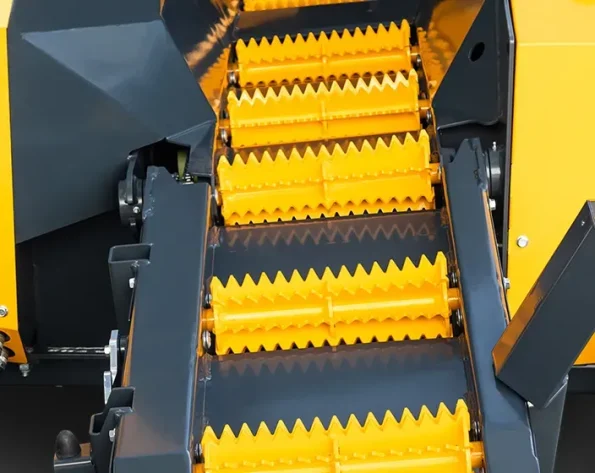

Snažni rotirajući valjci
Cjepanica do stroja putuje preko metalnih transportnih valjaka koji omogućavaju nesmetan rad i pri prisutnosti vlage.

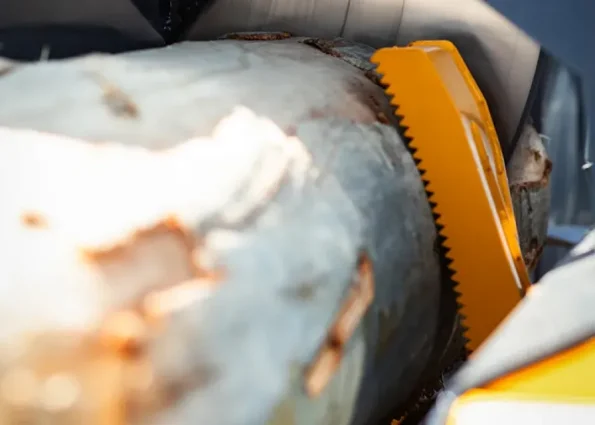

Pomoćna poluga za pridržavanje trupca
Hidraulička stezaljka drži trupac tijekom rezanja.

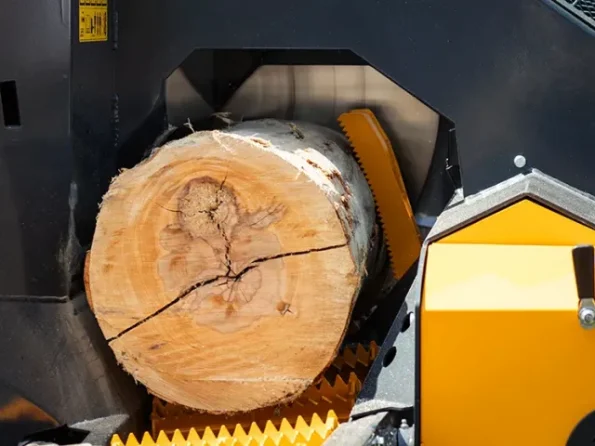

Maksimalni promjer debla 40cm
Widia pila širine 100 cm reže trupce promjera do 40 cm.
BOOMSPEED
Dvoklipni cilindri za dvije brzine kretanja: radna brzina se koristi za normalno cijepanje otpornog drva, ali za manji otpor ili “slobodni hod” cilindra, njegova brzina se povećava. Na ovaj način ciklus cijepanja može se skratiti do 40% što također pridonosi većoj učinkovitosti.

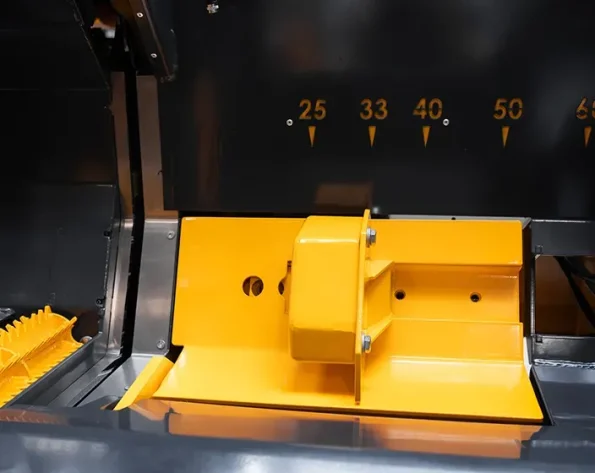

Regulacija reza
Dužina reza: 25, 33, 40, 50 ili 60cm.

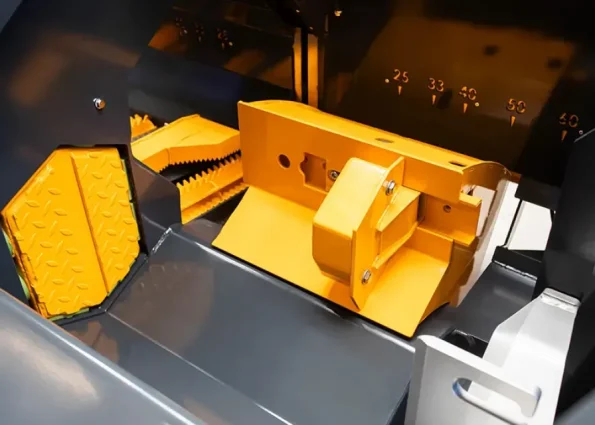

Hidraulički dodavač
Odrezana cjepanica hidraulično se pomakne na cjepač. Automatsko otpuštanje vodilice duljine trupca.

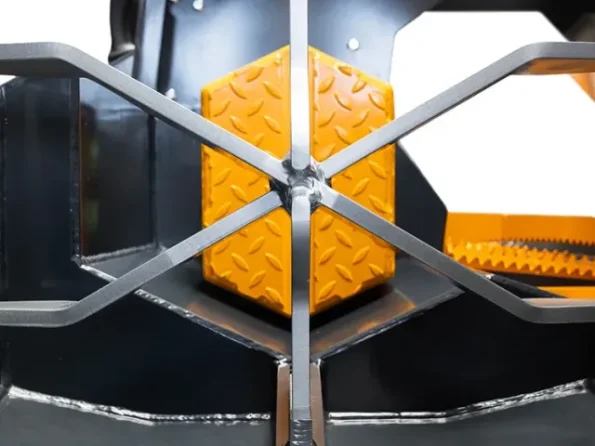

Hidraulična regulacija visine noža
Standard: nož 2-4
Opcija: nož 2-6, 2-8, 2-12

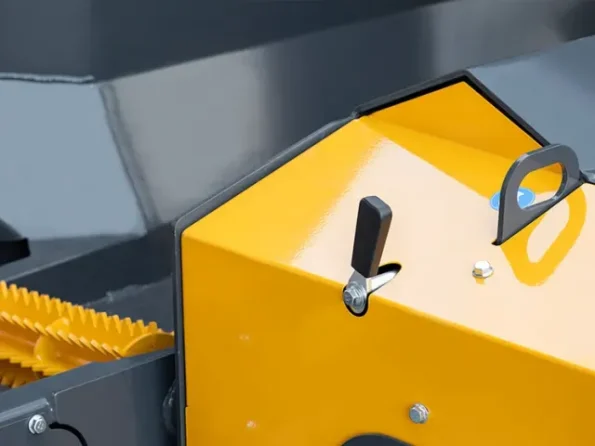

Polovični hod cijepajućeg cilindra
Kod rada s kraćim trupcima, polugom se aktivira polovični hod cijepajućeg cilindra.

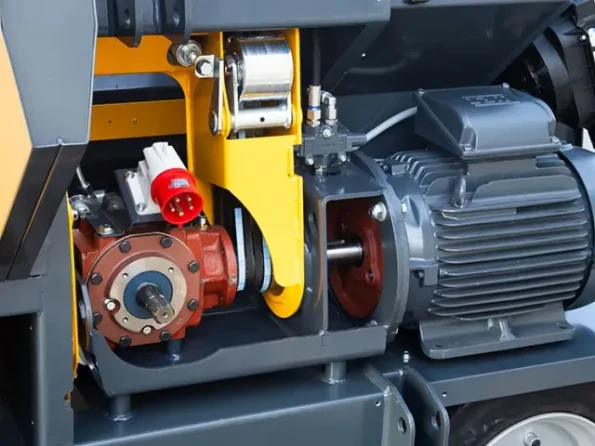

Optimalan položaj pogona
Elektromotor i kardanski pogon postavljeni su tako da zaštitna ploča onemogućuje istovremeno spajanje. Zahvaljujući optimalnom položaju pogona, modele s elektromotorom jednostavno je nadograditi u kombiniranu izvedbu.

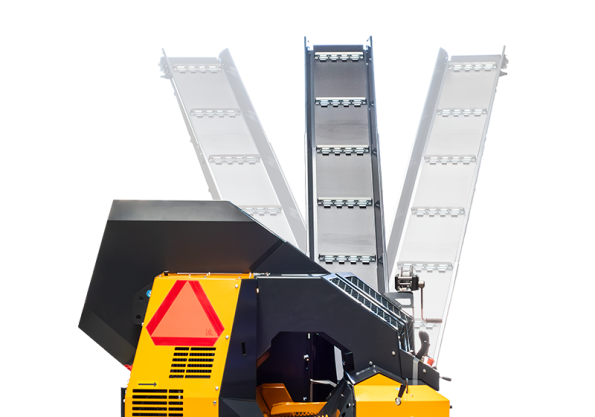

Postavke transportne trake
Postavke transportne trake L/D ± 15°.

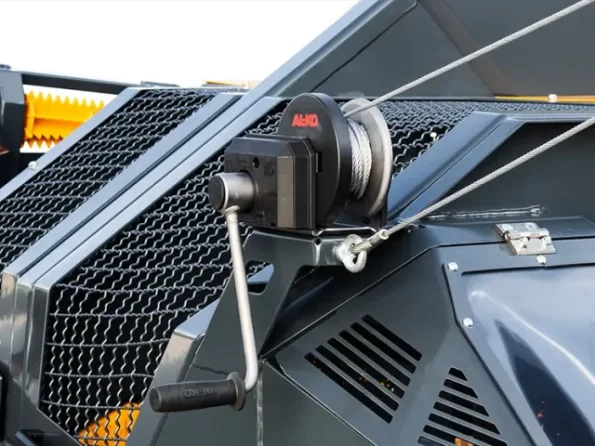

Mehaničko vitlo
Mehaničko vitlo za regulaciju visine transportne trake.

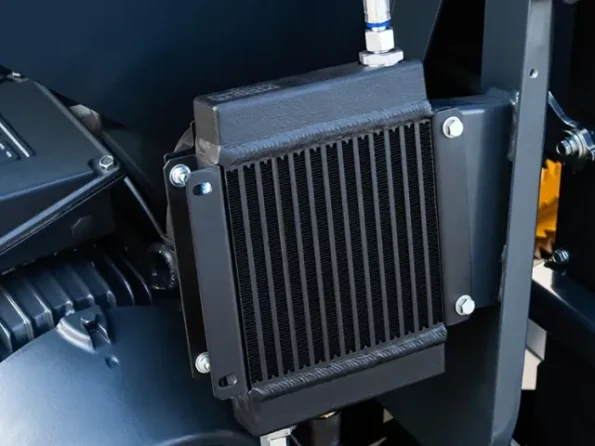

Hladnjak ulja
Dizajniran za korisnike koji koriste stroj dulje vrijeme bez prekida. Sprječava pregrijavanje hidrauličkog ulja.

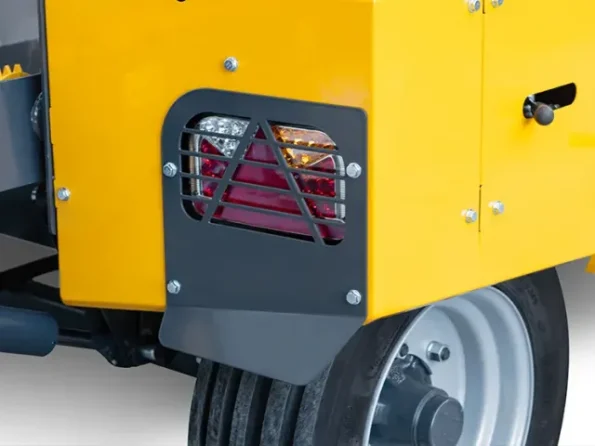

Svjetla za sigurnu vožnju
Serijski kod modela TR.

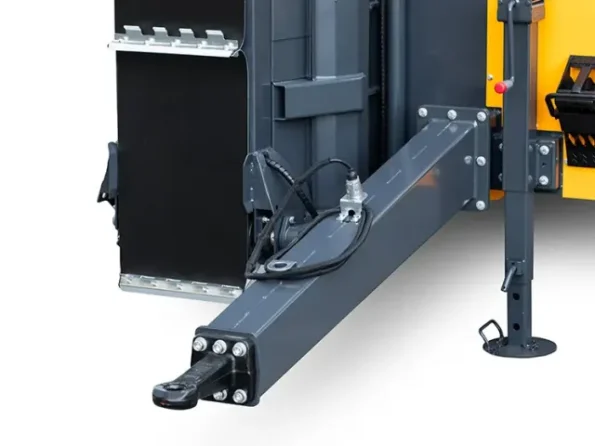

Vlečna ruda
Vlečna ruda može se montirati na dvije različite visine: 340 i 800 mm.

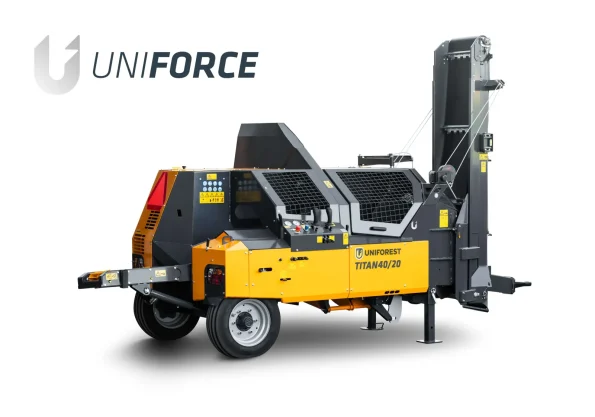

UNIFORCE: Vrhunski paket opreme za još veću učinkovitost
Potpuno opremljeni modeli TITAN 40/20 uključuju sve ključne značajke za još učinkovitiju i sigurniju proizvodnju drva za ogrjev. Većina funkcija dostupna je isključivo u sklopu ovog paketa. Za više informacija pogledajte tablicu dodatne opreme u nastavku.

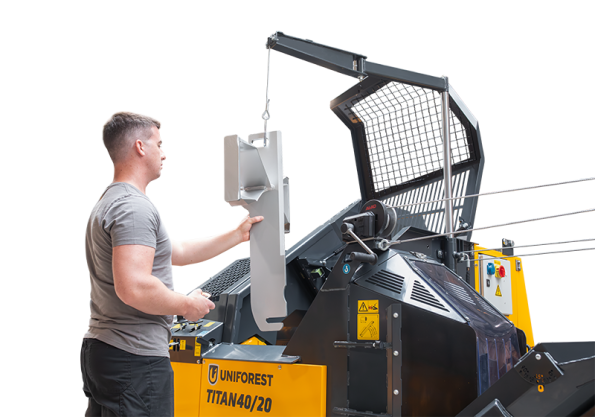

Mehanizam za podizanje cijepajućeg noža
Mehanizam za podizanje cijepajućeg noža

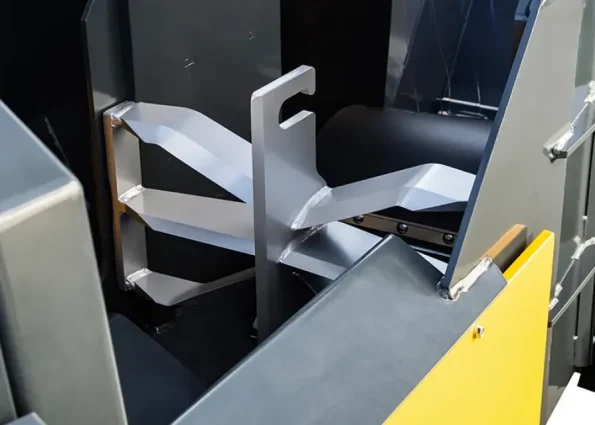

Automatsko podešavanje visine noža prema promjeru trupca
Automatsko podešavanje visine noža prema promjeru trupca

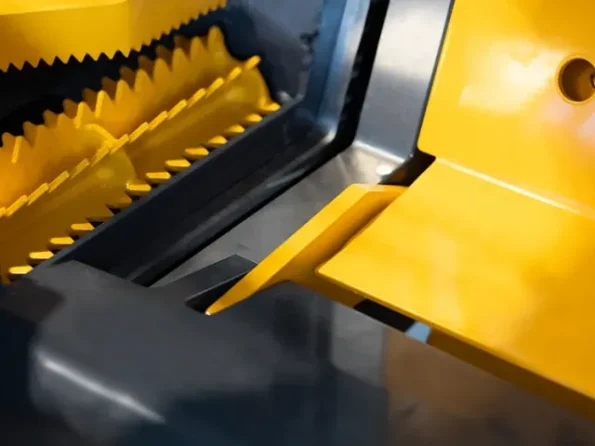

Zaklopka za poravnanje zadnjeg trupca
Zaklopka za poravnanje zadnjeg trupca

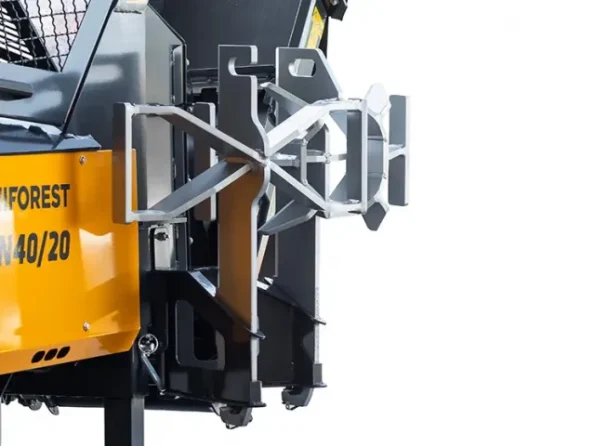

Držač noža za radni položaj
Držač noža za radni položaj

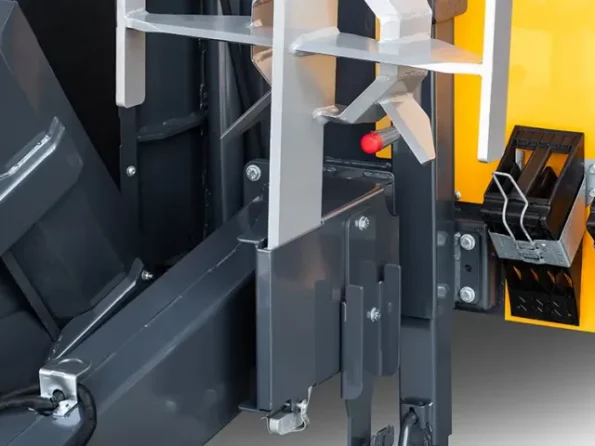

Držač noža za transportni položaj
Dostupno i za osnovne modele kao dodatna oprema.

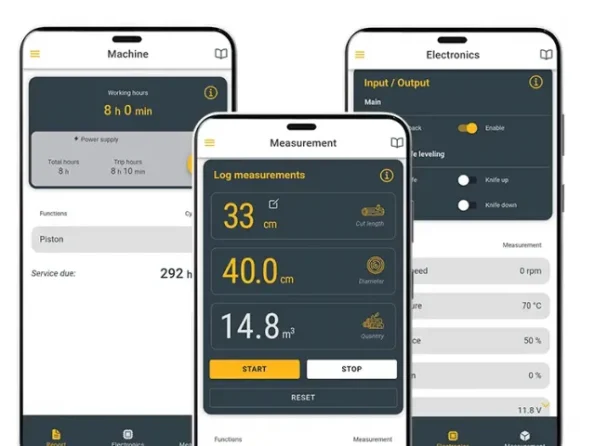

Aplikacija Uniforest Connect
Puna funkcionalnost s mjerenjem trupaca.

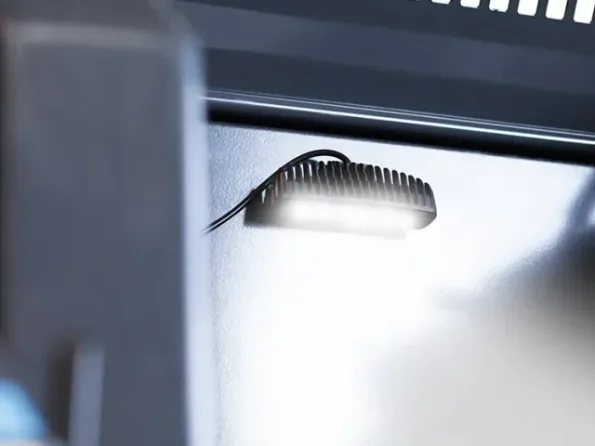

Svjetlo u dijelu za cijepanje
Svjetlo u dijelu za cijepanje
Moguće varijante
TITAN 40/20 CD UNIFORCE
Kardanski pogon.
TITAN 40/20 CD TR UNIFORCE
Kardanski pogon, sa šasijom.
TITAN 40/20 CD+E UNIFORCE
Kardanski pogon + elektromotor.
TITAN 40/20 CD+E TR UNIFORCE
Kardanski pogon + elektromotor, sa šasijom.
Dodatna oprema

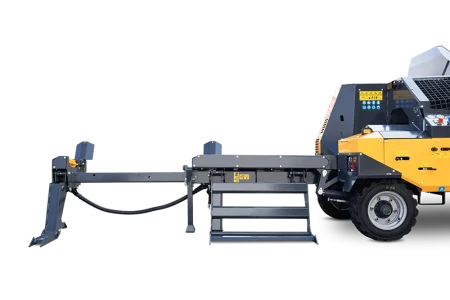

Teleskopski hidraulički podizni stol
Teleskopski hidraulički podizni stol za trupce do 4000 mm.

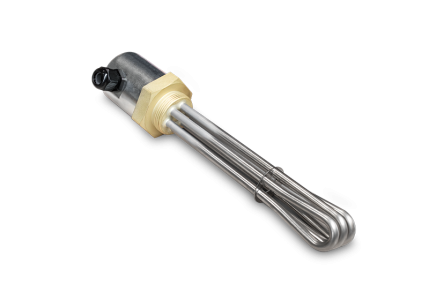

Grijač ulja
Namijenjen je za predgrijavanje ulja kada stroj miruje radi lakšeg pokretanja. Moguće je samo kod stroja s elektromotornim pogonom. Nema potrebe za uljnim grijačem sa strojem na kardanski pogon.
Separator grill
Izuzetno lagan separator (22 kg) omogućuje, da drva padaju na prikolicu ili u vrećicu bez nečistoće (piljevine).
Tehnički podaci
| Model | CD | CD TR | CD+E | CD+E TR |
|---|---|---|---|---|
| Pogon | Kardan | Kardan | Kardan / elektromotor | Kardan / elektromotor |
| Maksimalni promjer debla (mm) | 400 | 400 | 400 | 400 |
| Snaga cijepanja (kN/t) | 200/20 | 200/20 | 200/20 | 200/20 |
| Dužina cjepanice (cm) | 25 33 40 50 60 | 25 33 40 50 60 | 25 33 40 50 60 | 25 33 40 50 60 |
| Promjer pile (mm) | 1000 | 1000 | 1000 | 1000 |
| Snaga elektromotora (kW) | – | – | 15 | 15 |
| Preporučena snaga traktora za pogon (kW/KS) | 35/45 | 35/45 | 35/45 | 35/45 |
| Preporučena snaga traktora za transport (kW/KS) | 70/95 | 35/45 | 70/95 | 35/45 |
| Br. okretaja kardana (od-do) (min-1) | 420–490 | 420–490 | 420–490 | 420–490 |
| Kategorija spajanja na traktor | II | II | II | II |
| Upravljanje | mehaničko-hidraulički | mehaničko-hidraulički | mehaničko-hidraulički | mehaničko-hidraulički |
| Količina ulja (l) | 110 | 110 | 110 | 110 |
| Širina teleskopskog transportnog traka (mm) | 420 | 420 | 420 | 420 |
| Dužina teleskopskog transportnog traka (m) | 5 | 5 | 5 | 5 |
| Visina trake za dovoz trupaca (mm) | 720 | 720 | 720 | 720 |
| Dužina trake za dovoz trupaca (mm) | 2000 | 2000 | 2000 | 2000 |
| Širina (mm) | 3120 | 4230 | 3120 | 4230 |
| Dubina (mm) | 1970 | 1970 | 1970 | 1970 |
| Visina (mm) | 2700 | 2700 | 2700 | 2700 |
| Težina (UNIFORCE) (kg) | 1650 | 1850 | 2000 | 2300 (2350) |
Serijska oprema i opcije
| Model | CD | CD TR | CD+E | CD+E TR |
|---|---|---|---|---|
| Nož cjepača 2-4 | ●* | ●* | ●* | ●* |
| Nož cjepača 2-6 | ●* | ●* | ●* | ●* |
| Nož cjepača 2-8 | ●* | ●* | ●* | ●* |
| Nož cjepača 2-12 | ○ | ○ | ○ | ○ |
| BOOMSPEED | ● | ● | ● | ● |
| Hladnjak ulja | ● | ● | ● | ● |
| Pomak transportne trake (L/D ± 15°) | ● | ● | ● | ● |
| Polovični hod cijepajućeg cilindra | ● | ● | ● | ● |
| Hidraulični pomak transportne trake | ● | ● | ● | ● |
| Hidrauličko podešavanje nagiba sklopivog podiznog stola | ● | ● | ● | ● |
| Nosač cepina | ● | ● | ● | ● |
| Nosač malog cepina | ● | ● | ● | ● |
| Svjetla i sigurnosna signalizacija | / | ● | / | ● |
| UNIFOREST CONNECT BASE | ● | ● | ● | ● |
| UNIFOREST CONNECT FULL | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Zaklopka za poravnanje zadnjeg trupca | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Automatsko podešavanje visine noža prema promjeru trupca | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Mehanizam za podizanje cijepajućeg noža | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Svjetlo u dijelu za cijepanje | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Držač noža za radni položaj | UNIFORCE | UNIFORCE | UNIFORCE | UNIFORCE |
| Držač noža za transportni položaj | ○ UNIFORCE | ○ UNIFORCE | ○ UNIFORCE | ○ UNIFORCE |
| Grijač ulja | / | / | ○ | ○ |
| Separator | ○ | ○ | ○ | ○ |
| Teleskopski hidraulični podizni stol | ○ | ○ | ○ | ○ |
● – Serijski, ○ – Opcija, / – Nije moguće, UNIFORCE – dostupan kao dio paketa opreme
