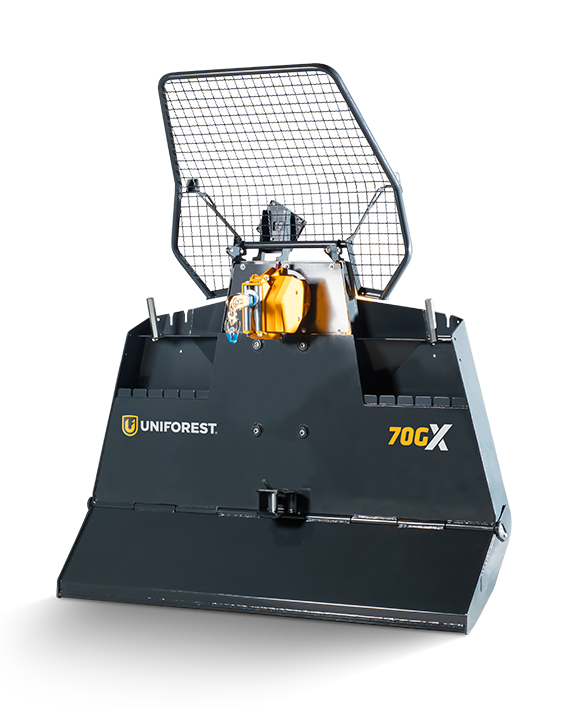

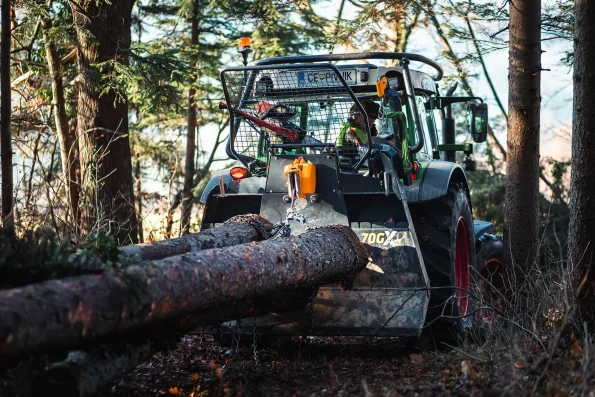

Šumarsko vitlo 70 GX
Šumarsko vitlo 70 GX ima sve bitne značajke za profesionalnog šumara: izdržljiv mehanizam, čvrstu konstrukciju i potpunu kontrolu manipulacije trupcima.
O stroju
Šumsko vitlo 70 GX sa vučnom silom od 65 kN je najmanje u GX Uniforest PROFI seriji. Snaga, kontrola i izdržljivost osigurani su proporcionalnom kočnicom (opcija), poboljšanim uređajem za odmotavanje, velikim kapacitetom bubnja i izdržljivom strukturom s praktičnim postavljanjem svih vitalnih dijelova stroja.
Siguran rad u šumarstvu s vitlom 70 GX Profi osiguran je obnovljenom daskom izrađenom od čvršćih, a istovremeno lakših materijala kao i redizajniranom sklopivom zaštitnom mrežom. Jednostavan dizajn i pozicioniranje priključka za priključno vratilo, praktična distribucija pile, pijuka i držača kanistera za gorivo, te djelomično otvoreni odjeljci šumskih lanca velikog kapaciteta poboljšavaju pristup svim važnim alatima za šumarstvo. Kako bi se olakšala manipulacija i slaganje trupaca, dostupna je i hidraulična pregibna daska.
Serijsko:
- SMART 3u1
- AUTO STOP funkcija (konačni prekidač)
- Uređaj za odmotavanje sa snažnim hidrauličnim motorom
- Maxi bubanj
- Veliki i prikladno pozicionirani skladišni prostori
- Odjel choker lančića je djelomično otvoren i dostupan s gornje strane
- Pogon putem stožastih spiralnih i čelnih zupčanika
- Jaka i široka daska
- Sklopiva zaštitna mreža
Opcija:
- Proporcionalna kočnica
- Hidraulična pregibna daska

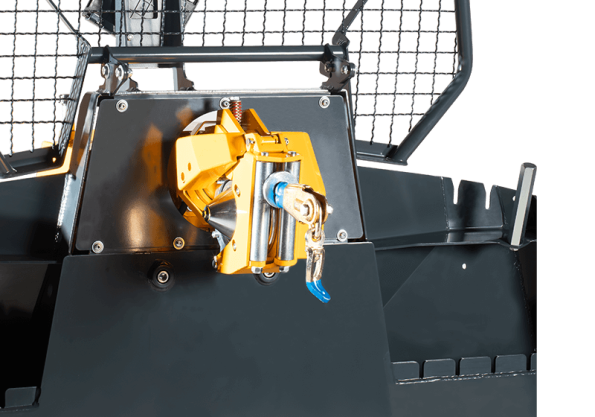

Naprava za odmatanje i Auto Stop
Kako bi se olakšalo odmatanje žičanog užeta, vitlo se može odabrati s ugrađenu napravu za odmatanje. Takvo vitlo također pružanapon žičanog užeta između odvijača i bubnja i tako dalje sprječava oštećenja i omogućuje veću trajnost.
AUTO STOP (konačni prekidač) automatski isključuje vučnu funkciju vučne užadi na bubnju. Ova značajka sprječava mehaničko oštećenje uređaja za odmatanje i vučnog užeta.

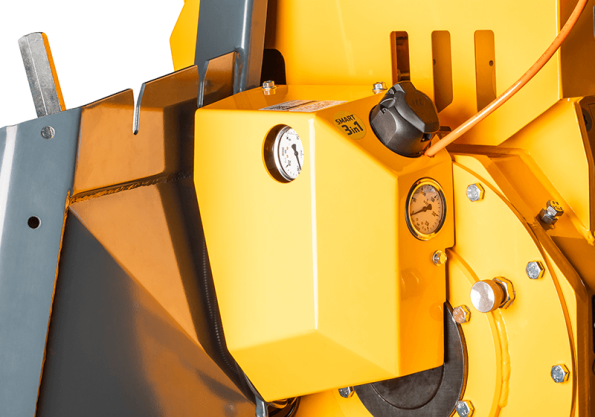

Zaštićeno i lako dostupno
Jedan sigurno pohranjen i lako dostupan hidraulički blok. Potpuna zaštita i pristup svim hidrauličkim i elektroničkim komponentama.

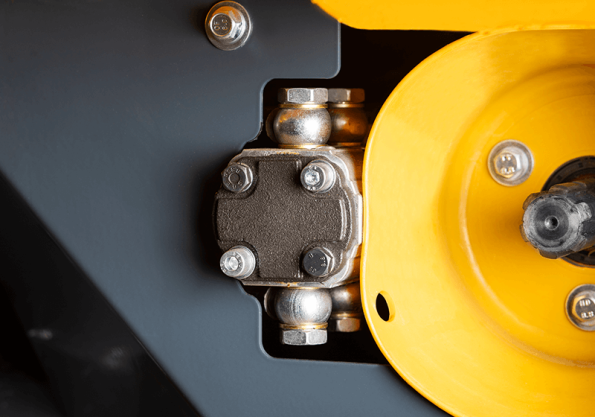

Zupčasta pumpa
Ugrađena zupčasta pumpa.

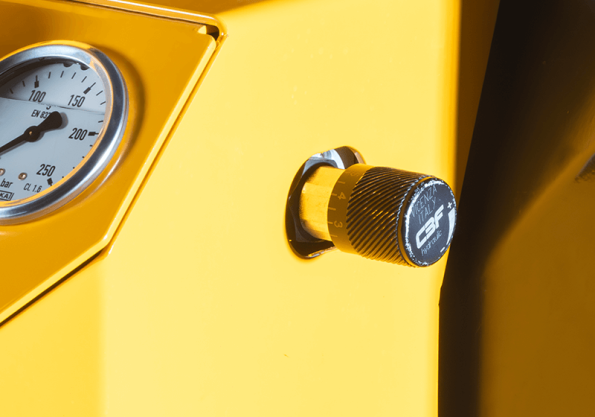

Namjenski ventil za regulaciju brzine žičane užadi
Namjenski ventil za regulaciju brzine žičane užadi s integriranim sustavom za namatanje čeličnog užeta osigurava precizno namotano čelično uže do bubnja.

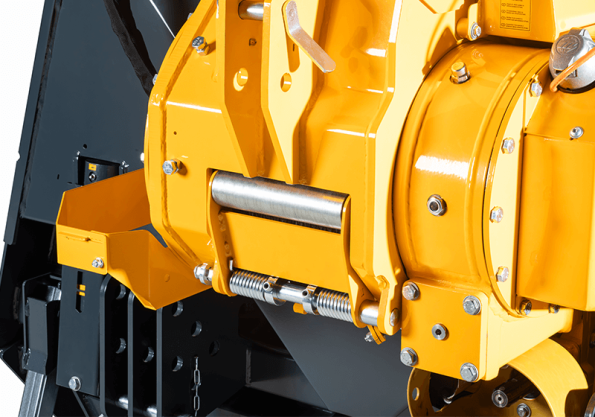

Maxi bubanj
Veliki prostor za bubanj za dužu žičanu užad i pokrivanje šireg područja.

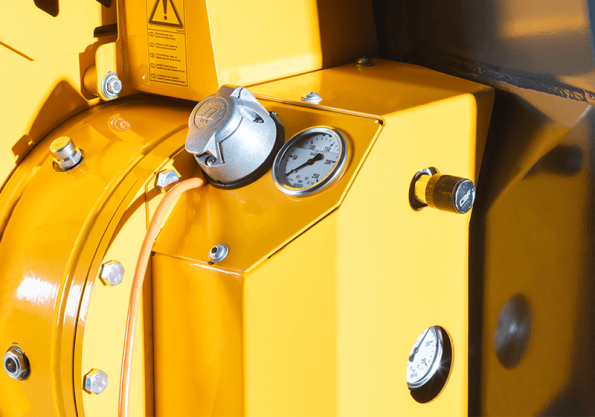

Kontrola tlaka
Praktična postavka za praćenje tlaka u sustavu i tlaka pojedinih funkcija (povlačenje, proporcionalna kočnica, uređaj za odmotavanje).

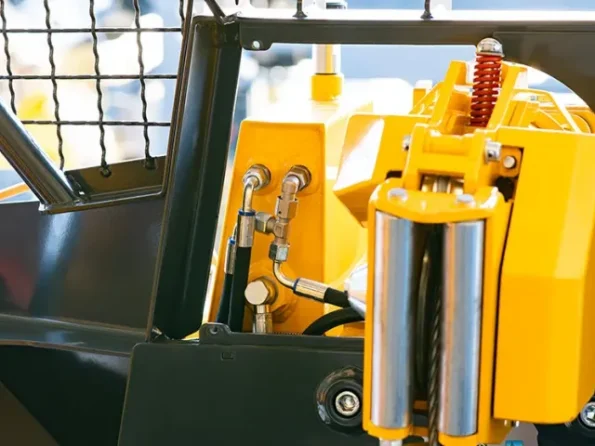

Pristup filtera i hidrauličkog ulja
Jednostavan pristup i izmjena filtera i hidrauličkog ulja.

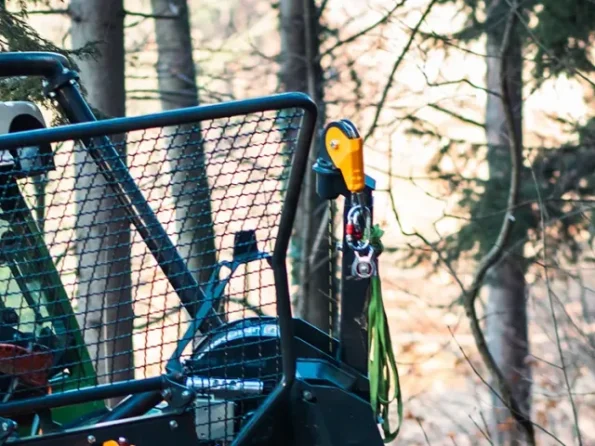

Spremno za pomoćno vitlo
Instalirajte nosač za vaše 6HWpro pomoćno vitlo u namjenski prostor spreman za montažu. Spojite ga na traktor pomoću zasebnog hidrauličkog sustava i pomoću jednog daljinskog upravljača upravljajte šumarskim i pomoćnim vitlom.

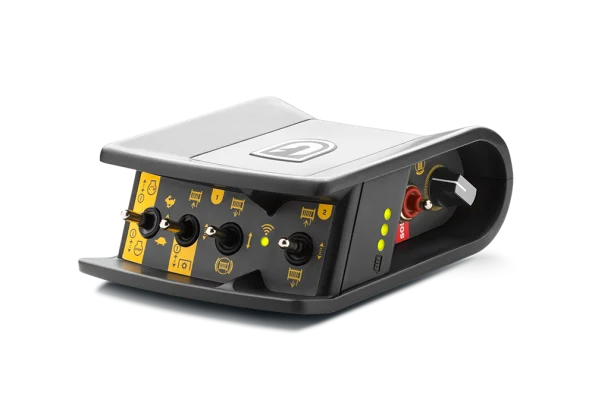

UNILINK
Daljinski upravljač UNILINK serijska je oprema za jednobubanjska vitla serije Profi. Različite funkcije (moguće nadogradnje kao dodatna oprema) označene su na sljedeći način:
- K = antikipp
- A = proporcionalna kočnica
- H = pomoćno vitlo

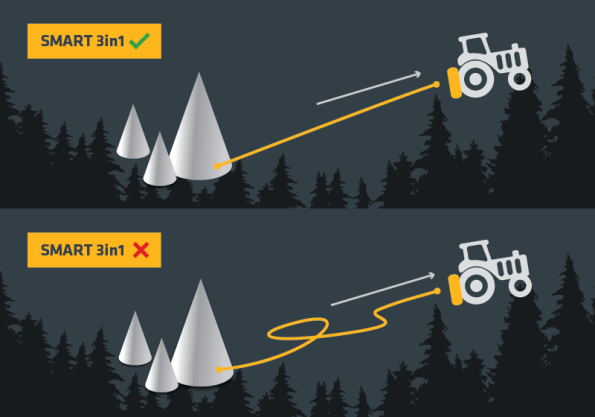

SMART 3in1
(1) Prilikom povlačenja trupaca tijekom vožnje, traktor može naići na određenu prepreku (uzdignuće, korijenje). Ako traktor ne može nadvladati ove prepreke, funkcija pražnjenja se prebacuje u način bez potpore napajanja kako bismo mogli nastaviti vožnju s napetom žičanom užad između vitla i opterećenja. (2) Uključivanje i isključivanje bubnja odvijat će se bez odgađanja (za klasičnu verziju, kašnjenje je 1.5 sekundi). (3) SMART 3in1 također pruža napon žičane užadi između remenice za odmotavanje i bubnja.
SMART 3in1 je dostupan s Teleradio daljinskim upravljačima, Terra funk i ručnom konzolom.
Standardna oprema za modele bez proporcionalne kočnice.

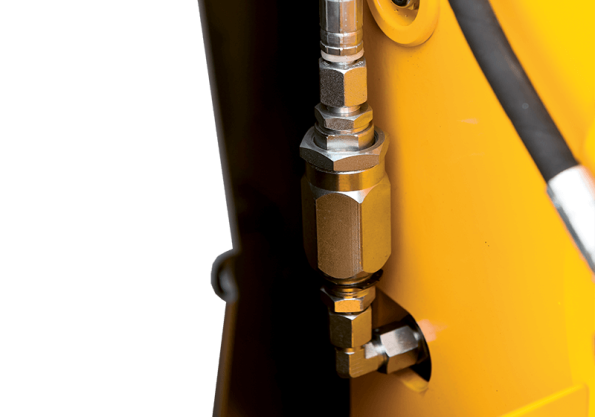

Ventil za podešavanje brzine otvaranja kočnice
Ventil za podešavanje brzine otvaranja kočnice omogućuje sporije otpuštanje napetosti žičanog užeta. Time se sprječava nekontrolirano okretanje bubnja i posljedično zapetljavanje žičanog užeta.

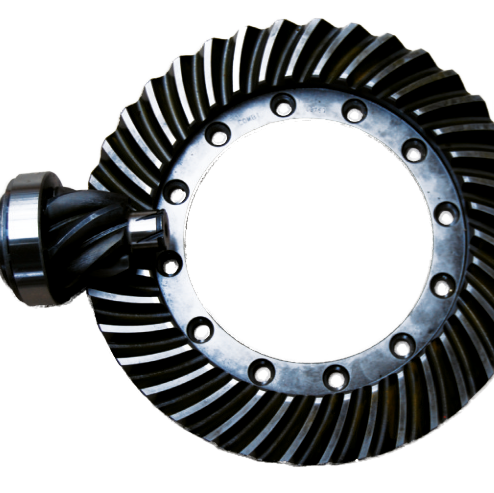

Pogon
Pogon je pužni prijenos, koji omogućuje velike stupnjeve prijenosa i udarnih opterećenja te reduktora s prednjim zupčanicima koji omogućuju veću učinkovitost, manje održavanja i duži vijek trajanja svih pogonskih dijelova. Sklop od visokokvalitetnog čelika, kaljen, ojačan i brušen, zupčanik izrađen od posebne bronce za veću otpornost na trošenje.
4-lamelna spojka
Višelamelna spojka sprječava pregrijavanje (4 lamela).

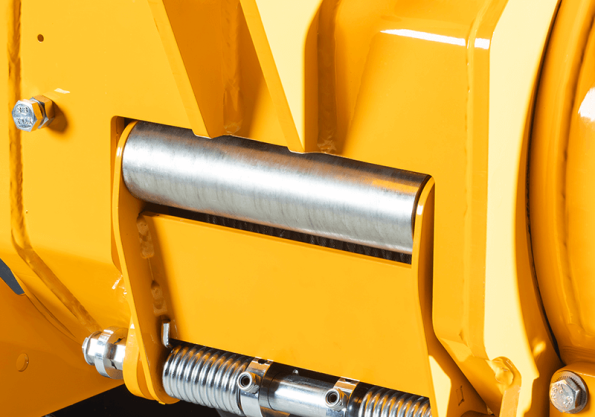

Potisni valjak
Potisni valjak za precizno namatanje žičanog užeta na bubanj.

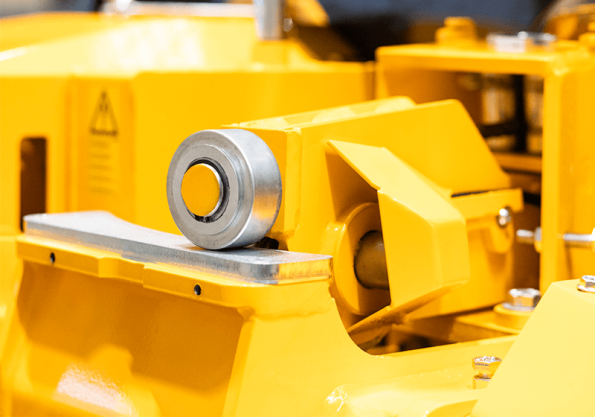

Vodilica
Vodilica za precizno namatanje žičane užadi na bubanj.

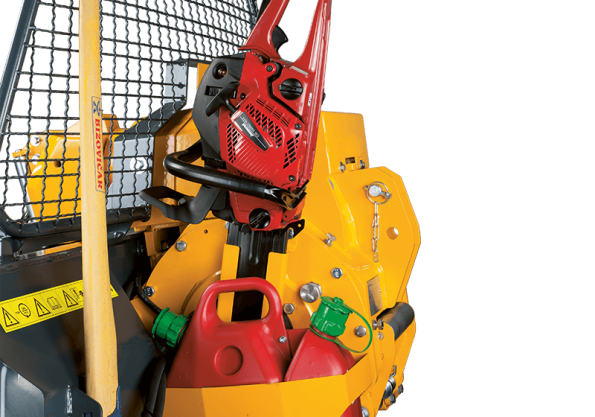

Nosači dodatne opreme
Više prostora za odlaganje dodatne opreme.

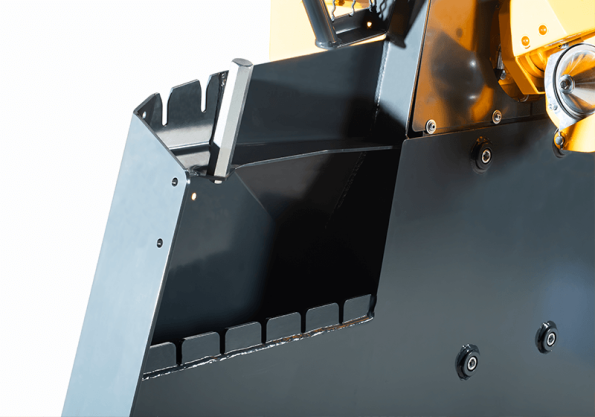

Prostor za odlaganje šumarskih lanaca
Prostor za odlaganje šumarskih lanaca i drugog sitnog pribora na prednjoj strani daske.

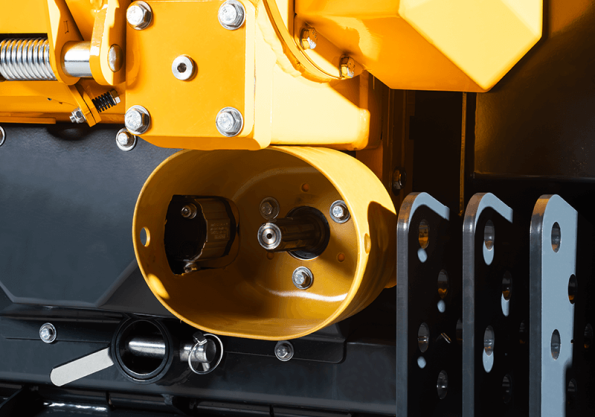

Višestruki položaji ugradnje donje poluge
Različite visine i dubine priključka na traktoru.

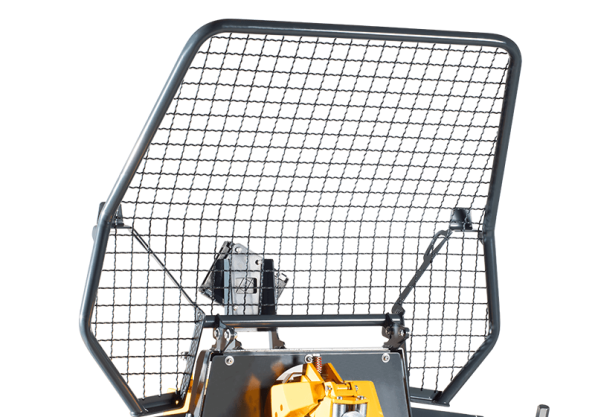

Sklopiva zaštitna mreža
Sklopiva zaštitna mreža za lakši transport.
Moguće varijante

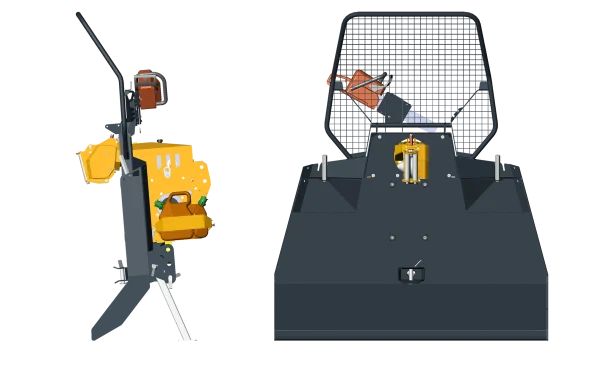

70 GX 1.9m
Širina daske: 1,9 m

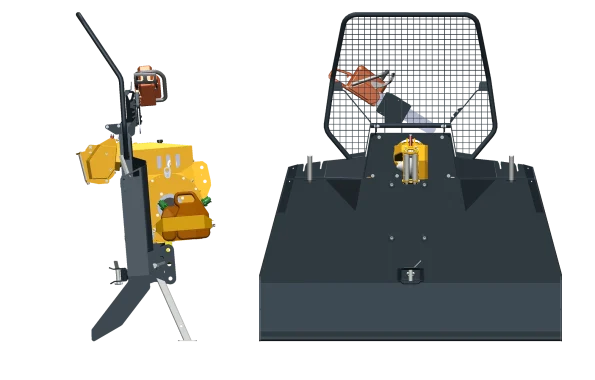

70 GX 2.1m
Širina daske: 2,1 m
70 GX 2.0m
Hidraulična pregibna daska: 2,0 m

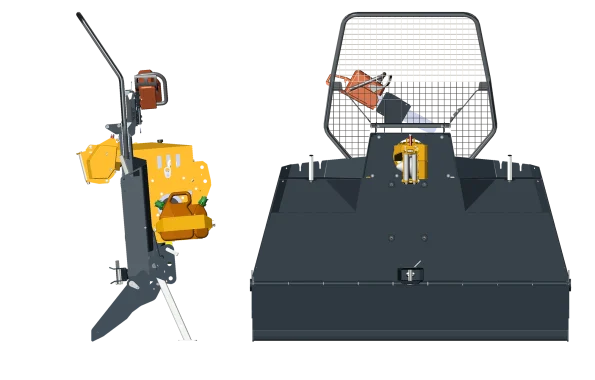

70 GX 2.2m
Hidraulična pregibna daska: 2,2 m
Dodatna oprema

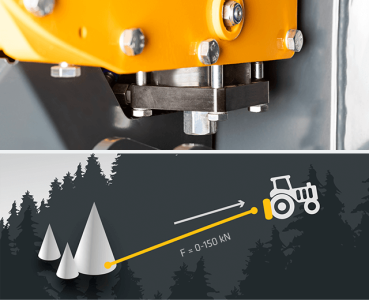

Elektronički podešeno vrijeme
Elektronički podešeno vrijeme otvaranja kočnice čini da sporije oslobađanapon žičanog užeta. To sprječava nekontroliranu rotaciju bubnja i posljedično uvijanje žičane užadi.
Žičano uže
Preporučena debljina žičanog užeta na temelju maksimalne duljine žičanog užeta:
- 12 mm / 130 m
- 11 mm / 160 m
Žičano uže mora zadovoljavati standard da minimalna prekidna sila žičanog užeta mora biti najmanje dvostruko veća od sile povlačenja.

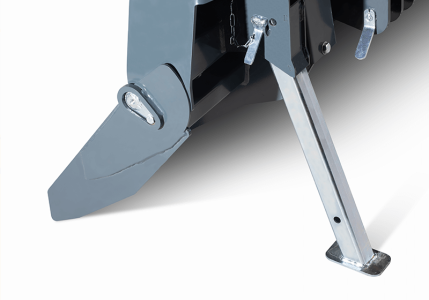

Hidraulična preklopna daska

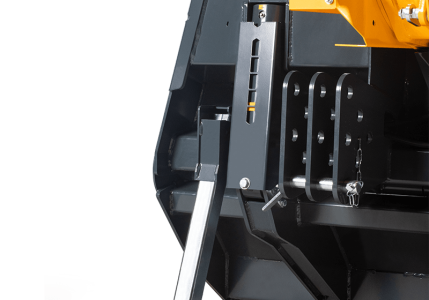

Pokazivač kuta
Standardna oprema za hidrauličku preklopnu dasku.
Tehnički podaci
| Model | 70 GX |
|---|---|
| Vučna sila (kN) | 65 |
| Sila kočenja (kN) | 81 |
| Brzina žičane užadi (540 min-1) (m/s) | 0.65 |
| Kapacitet bubnja dužina/promjer (m/mm) | 160/11 130/12 |
| Preporučena snaga traktora (kW/KS) | 60/80 |
| Maks. br. okretaja kardana (min-1) | 750 |
| Kategorija spajanja na traktor | II, III |
| Upravljanje | elektro-hidraulično |
| Pogon | Spiralno, stožasto ozubljenje |
| Pumpa | zupčasta pumpa |
| Lamele (kom) | 4 |
| Širina daske / težina bez žičanog užeta (mm / kg) | 1900/713 2100/736 |
| Hidraulična preklopna daska / Težina bez žičane užadi (mm/kg) | 2000/792 2200/824 |
| Dubina (mm) | 920 |
| Visina (mm) | 1770 |
| Visina s zaštitnom mrežom (mm) | 2300 |
Serijska oprema i opcije
| Model | 70 GX |
|---|---|
| Daljinski upravljač | ● |
| Uređaj za odmatanje sajle | ● |
| Vodilo žičane užadi | ● |
| Smart 3in1 | ● |
| Auto Stop | ● |
| Ventil za osiguravanje stalne napetosti užeta | ● |
| Ventil za regulaciju brzine odmotavanja užeta | ● |
| Ventil za regulaciju brzine otvaranja kočnice | ● |
| Podesiva sila kočenja | ○ |
| Kuka | ● |
| Preklopna zaštitna mreža | ● |
| Nosač pile | ● |
| Nosač posude za gorivo | ● |
| Nosač cepina | ● |
| Prostor za odlaganje lanaca i pribora | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
