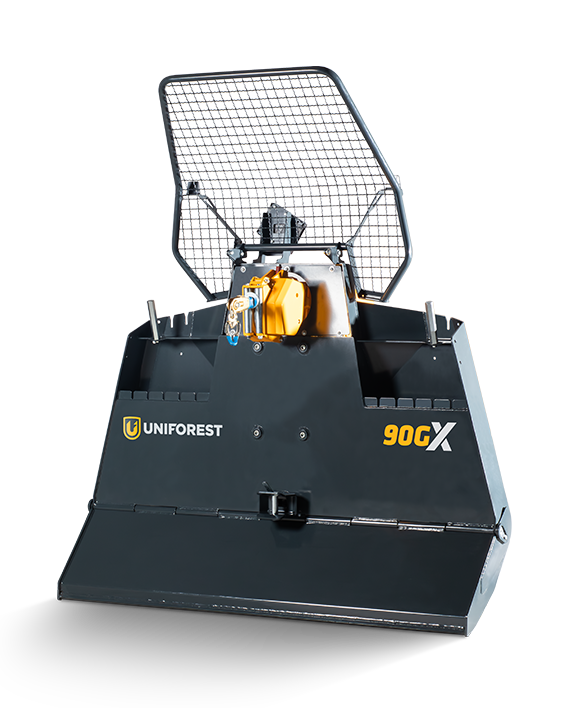

Šumarsko vitlo 90 GX
90 GX je profesionalno šumarsko vitlo sa vučnom silom od 8,5 t i proporcionalnom kočnicom kao dodatnom opremom.
O stroju
Šumarsko vitlo 90 GX sa vučnom silom od 85 kN dizajnirano je za profesionalne šumare koji zahtijevaju učinkovit i siguran rad u šumama kao i dug radni vijek stroja. Profesionalno vitlo za tezanje 90 GX kombinira izdržljiv mehanizam, čvrstu konstrukciju i potpunu kontrolu manipulacije trupcima. Uređaj za odmotavanje sa snažnim hidrauličkim motorom i značajkama kao što su Smart3in1 i AutoStop osigurava pouzdano klizanje balvana. Sustav prijenosa zupčastog pogona s ugrađenom zupčastom pumpom produljuje životni vijek stroja i smanjuje troškove održavanja. Iznimno veliki kapacitet bubnja omogućuje više namotane žičane užadi i šire radno područje.
Konstrukcija vitla u potpunosti pokriva sve vitalne dijelove stroja, poput hidrauličkih i elektroničkih blokova, te omogućuje jednostavno pričvršćivanje priključnog vratila. Optimalno postavljen centar gravitacije povećava strukturnu pouzdanost radnog postava, kao ičvrsta daska i sklopiva zaštitna mreža također pružaju sigurnost za korisnika i traktor. Praktično raspoređeni držači za pilu, pijuk, nosač kanistera goriva i djelomično otvoreni odjeljci za šumarske lance velikog kapaciteta poboljšavaju dostupnost svim važnim alatima za šumarstvo.
Standard:
- SMART 3u1
- AUTO STOP funkcija (konačni prekidač)
- Uređaj za odmotavanje sa snažnim hidrauličnim motorom
- Maxi bubanj
- Veliki i prikladno pozicionirani skladišni prostori
- Odjel choker lančića je djelomično otvoren i dostupan s gornje strane
- Pogon se vrši pomoću pužnog prijenosa
- Jaka i široka daska
- Sklopiva zaštitna mreža
Opcija:
- Proporcionalna kočnica
- Hidraulična pregibna daska
Naprava za odmatanje i Auto Stop
Kako bi se olakšalo odmatanje žičanog užeta, vitlo se može odabrati s ugrađenu napravu za odmatanje. Takvo vitlo također pružanapon žičanog užeta između odvijača i bubnja i tako dalje sprječava oštećenja i omogućuje veću trajnost.
AUTO STOP (konačni prekidač) automatski isključuje vučnu funkciju vučne užadi na bubnju. Ova značajka sprječava mehaničko oštećenje uređaja za odmatanje i vučnog užeta.
Zaštićeno i lako dostupno
Jedan sigurno pohranjen i lako dostupan hidraulički blok. Potpuna zaštita i pristup svim hidrauličkim i elektroničkim komponentama.
Zupčasta pumpa
Ugrađena zupčasta pumpa.
Namjenski ventil za regulaciju brzine žičane užadi
Namjenski ventil za regulaciju brzine žičane užadi s integriranim sustavom za namatanje čeličnog užeta osigurava precizno namotano čelično uže do bubnja.
Maxi bubanj
Veliki prostor za bubanj za dužu žičanu užad i pokrivanje šireg područja.
Kontrola tlaka
Praktična postavka za praćenje tlaka u sustavu i tlaka pojedinih funkcija (povlačenje, proporcionalna kočnica, uređaj za odmotavanje).
Pristup filtera i hidrauličkog ulja
Jednostavan pristup i izmjena filtera i hidrauličkog ulja.
Spremno za pomoćno vitlo
Instalirajte nosač za vaše 6HWpro pomoćno vitlo u namjenski prostor spreman za montažu. Spojite ga na traktor pomoću zasebnog hidrauličkog sustava i pomoću jednog daljinskog upravljača upravljajte šumarskim i pomoćnim vitlom.
UNILINK
Daljinski upravljač UNILINK serijska je oprema za jednobubanjska vitla serije Profi. Različite funkcije (moguće nadogradnje kao dodatna oprema) označene su na sljedeći način:
- K = antikipp
- A = proporcionalna kočnica
- H = pomoćno vitlo
SMART 3in1
(1) Prilikom povlačenja trupaca tijekom vožnje, traktor može naići na određenu prepreku (uzdignuće, korijenje). Ako traktor ne može nadvladati ove prepreke, funkcija pražnjenja se prebacuje u način bez potpore napajanja kako bismo mogli nastaviti vožnju s napetom žičanom užad između vitla i opterećenja. (2) Uključivanje i isključivanje bubnja odvijat će se bez odgađanja (za klasičnu verziju, kašnjenje je 1.5 sekundi). (3) SMART 3in1 također pruža napon žičane užadi između remenice za odmotavanje i bubnja.
SMART 3in1 je dostupan s Teleradio daljinskim upravljačima, Terra funk i ručnom konzolom.
Standardna oprema za modele bez proporcionalne kočnice.
Ventil za podešavanje brzine otvaranja kočnice
Ventil za podešavanje brzine otvaranja kočnice omogućuje sporije otpuštanje napetosti žičanog užeta. Time se sprječava nekontrolirano okretanje bubnja i posljedično zapetljavanje žičanog užeta.
Pogon
Pogon je pužni prijenos, koji omogućuje velike stupnjeve prijenosa i udarnih opterećenja te reduktora s prednjim zupčanicima koji omogućuju veću učinkovitost, manje održavanja i duži vijek trajanja svih pogonskih dijelova. Sklop od visokokvalitetnog čelika, kaljen, ojačan i brušen, zupčanik izrađen od posebne bronce za veću otpornost na trošenje.
6-lamelna spojka
Višelamelna spojka sprječava pregrijavanje (6 lamela).
Potisni valjak
Potisni valjak za precizno namatanje žičanog užeta na bubanj.
Vodilica
Vodilica za precizno namatanje žičane užadi na bubanj.
Nosači dodatne opreme
Više prostora za odlaganje dodatne opreme.
Prostor za odlaganje šumarskih lanaca
Prostor za odlaganje šumarskih lanaca i drugog sitnog pribora na prednjoj strani daske.
Višestruki položaji ugradnje donje poluge
Različite visine i dubine priključka na traktoru.
Sklopiva zaštitna mreža
Sklopiva zaštitna mreža za lakši transport.
Moguće varijante
90 GX 1.9m
Širina daske: 1,9 m
90 GX 2.1m
Širina daske: 2,1 m
90 GX 2.0m
Hidraulična pregibna daska: 2,0 m
90 GX 2.2m
Hidraulična pregibna daska: 2,2 m
Dodatna oprema
Elektronički podešeno vrijeme
Elektronički podešeno vrijeme otvaranja kočnice čini da sporije oslobađanapon žičanog užeta. To sprječava nekontroliranu rotaciju bubnja i posljedično uvijanje žičane užadi.
Žičano uže
Preporučena debljina žičanog užeta na temelju maksimalne duljine žičanog užeta:
- 12mm/130m
- 13mm/120m
Žičano uže mora zadovoljavati standard da minimalna prekidna sila žičanog užeta mora biti najmanje dvostruko veća od sile povlačenja.
Hidraulična preklopna daska
Pokazivač kuta
Standardna oprema za hidrauličku preklopnu dasku.
Tehnički podaci
| Model | 90 GX |
|---|---|
| Vučna sila (kN) | 85 |
| Sila kočenja (kN) | 106 |
| Brzina žičane užadi (540 min-1) (m/s) | 0.5 |
| Kapacitet bubnja dužina/promjer (m/mm) | 130/12 120/13 |
| Preporučena snaga traktora (kW/KS) | 74/100 |
| Maks. br. okretaja kardana (min-1) | 750 |
| Kategorija spajanja na traktor | II, III |
| Upravljanje | elektro-hidraulično |
| Pogon | Pužni prijenos |
| Pumpa | zupčasta pumpa |
| Lamele (kom) | 6 |
| Širina daske / težina bez žičanog užeta (mm / kg) | 1900/726 2100/752 |
| Hidraulična preklopna daska / Težina bez žičane užadi (mm/kg) | 2000/809 2200/841 |
| Dubina (mm) | 920 |
| Visina (mm) | 1770 |
| Visina s zaštitnom mrežom (mm) | 2300 |
Serijska oprema i opcije
| Model | 90 GX |
|---|---|
| Daljinski upravljač | ● |
| Uređaj za odmatanje sajle | ● |
| Vodilo žičane užadi | ● |
| Smart 3in1 | ● |
| Auto Stop | ● |
| Ventil za osiguravanje stalne napetosti užeta | ● |
| Ventil za regulaciju brzine odmotavanja užeta | ● |
| Ventil za regulaciju brzine otvaranja kočnice | ● |
| Podesiva sila kočenja | ○ |
| Kuka | ● |
| Preklopna zaštitna mreža | ● |
| Nosač pile | ● |
| Nosač posude za gorivo | ● |
| Nosač cepina | ● |
| Prostor za odlaganje lanaca i pribora | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
