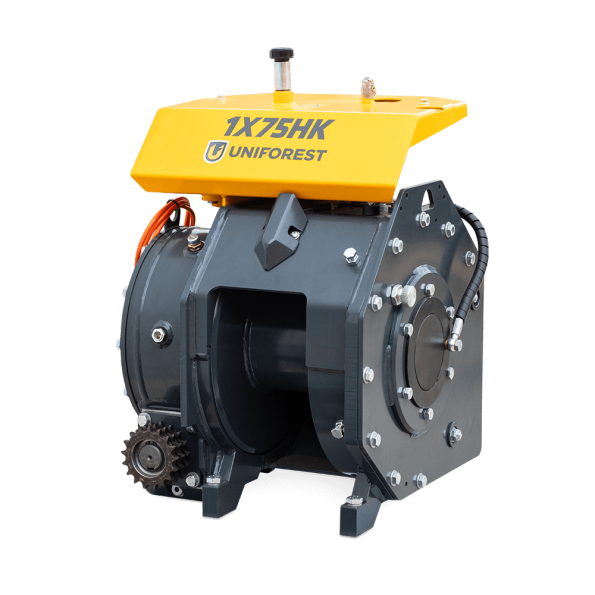

Ugradbeno šumarsko vitlo 1×75 HK / HKpro
1×75 HK / HKpro je jednobubanjsko ugradbeno vitlo, koje se fiksno ugrađuje na bager ili šumski traktor.
O stroju
Jednobubanjsko vitlo za fiksnu ugradnju 1×75 HK / HKpro vučne sile 7,5 t montira se na bager ili šumski traktor. Veliki kapacitet bubnja za uže omogućuje više namotane žičane užadi. Za nesmetan rad na vitlo je moguće ugraditi uređaj za odmotavanje i funkciju SMART 3u1.
- Vučna sila je optimalno prilagođena težini tereta u svakom trenutku i konstantna je po cijelom promjeru bubnja.
- SMART 3in1 (1×75 HKpro)
- Uređaj za odmatanje (1×75 HKpro)
- Veliki kapacitet užadnog bubnja
- Pogon je pužni prijenos, koji omogućuje velike stupnjeve prijenosa
- Moguća ugradnja na bilo koji traktor snage više od 80 KS
Smart 3in1
(1) Kada se trupci povlače traktorom, na putu se mogu pojaviti prepreke (uzvišenje, korijenje i sl.). Ako traktor ne može svladati te prepreke, funkcija odmotavanja može se prebaciti u način rada bez pomoći uređaja za odmotavanje, pa se vožnja može nastaviti uz napeto žičano uže između vitla i tereta. (2) Uređaj za odmotavanje može se uključiti i isključiti bez odgode (standardni model ima odgodu od 1,5 s). (3) Funkcija Smart 3in1 osigurava dodatnu napetost žičanog užeta između kolotura za odmotavanje i bubnja.
Ova je funkcija dostupna samo uz daljinske upravljače Teleradio, Terra funk i ručnu konzolu.
Pogon
Pogon se sastoji od pužnog prijenosa koji omogućuje visoke prijenosne omjere i čeonih zupčanika uronjenih u uljnu kupku, što osigurava veću učinkovitost, smanjuje troškove održavanja i produljuje vijek trajanja. Zakretni moment s traktora prenosi se na pužni prijenos vitla preko trostrukog valjkastog lanca.
6-lamelna sklopka
Višelamelna spojka sprječava pregrijavanje i proklizavanje spojke (6 lamela).

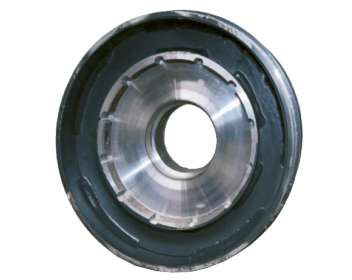

An extra-large drum capacity
Vrlo veliki kapacitet bubnja omogućuje namotavanje duljeg užeta i pokrivanje većeg područja.

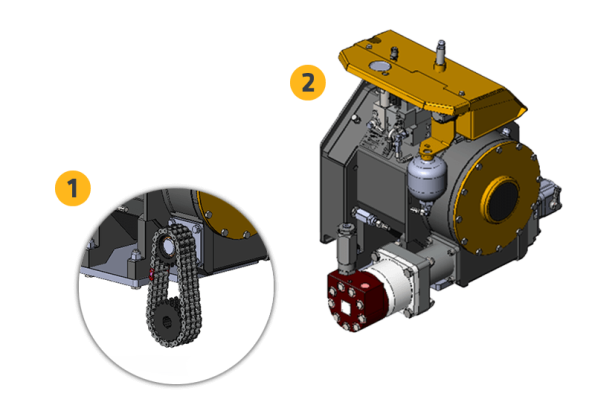

2 opcije pogona
- Lančani pogon za traktor
- Hidraulički motorni pogon za bager (obično MVM 315 ili 400)

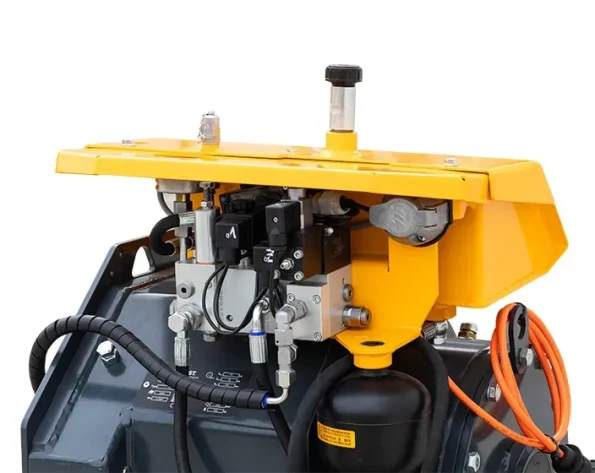

Proporcionalno podešavanje vučne sile
Automatska proporcionalna kontrola vučne sile.

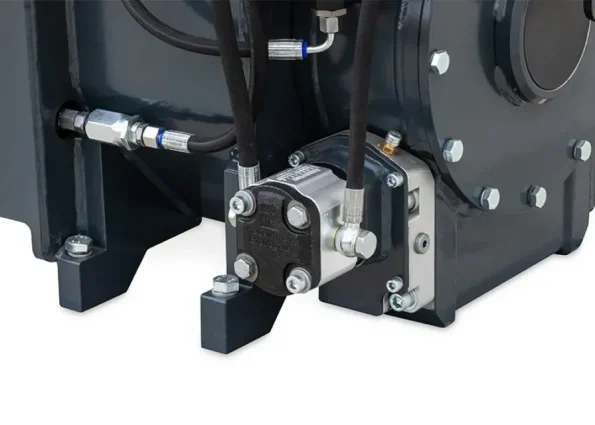

Snažnija zupčasta pumpa
Snažnija pumpa pokreće hidraulički sustav i uređaj za odmotavanje.

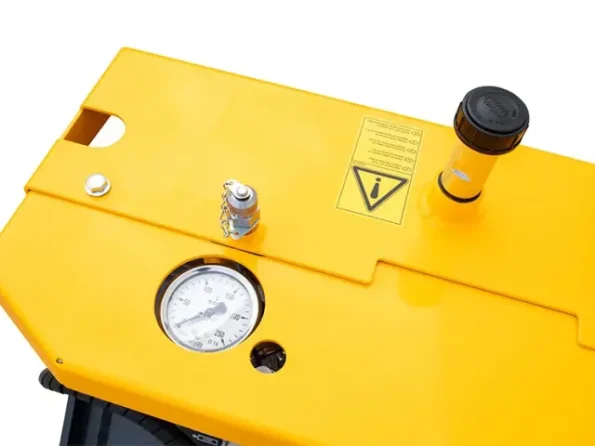

Kontrola tlaka
Nije potrebno otvarati poklopac radi pregleda. Jednostavna provjera sustava (pomoću vanjskog manometra) i radnog tlaka (manometar).

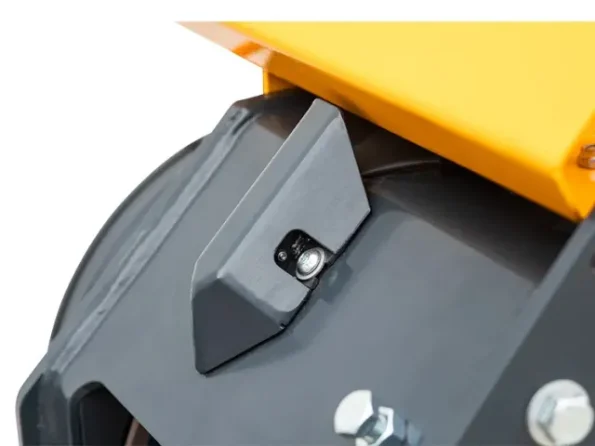

Optički senzor
Mjerenje udaljenosti do čeličanog užeta optičkim senzorom za određivanje količine smotane čeličane užadi.
Moguće varijante

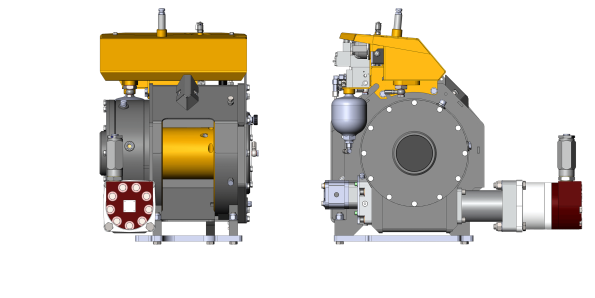

Hydraulic motor drive, position A
Pogodno za bagere.

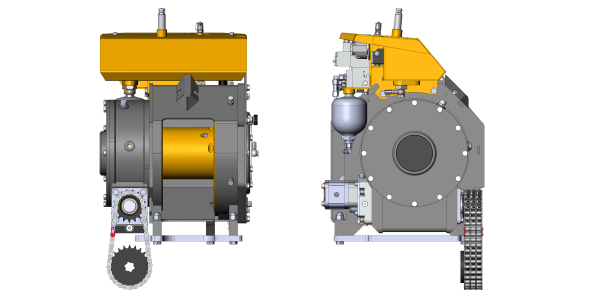

Chain drive, position A
Pogodno za šumarske traktore.

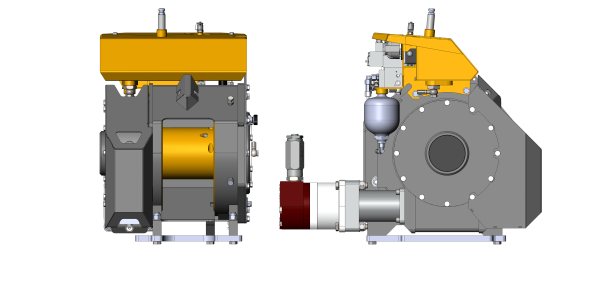

Hydraulic motor drive, position B
Pogodno za bagere.

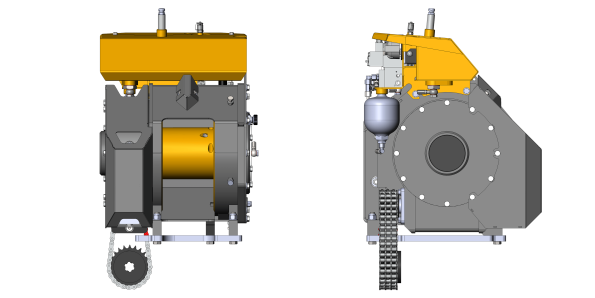

Chain drive, position B
Pogodno za šumarske traktore.
Tehnički podaci
| Model | 1×75 HK | 1×75 HKpro |
|---|---|---|
| Vučna sila (kN) | 75 | 75 |
| Sila kočenja (kN) | 94 | 94 |
| Brzina žičane užadi (540 min-1) (m/s) | 0.6 | 0.6 |
| Kapacitet bubnja dužina/promjer (m/mm) | 90/13 105/12 | 90/13 105/12 |
| Preporučena snaga traktora (kW/KS) | 60/80 | 60/80 |
| Maks. br. okretaja kardana (min-1) | 750 | 750 |
| Upravljanje | elektro-hidraulično | elektro-hidraulično |
| Pogon | Pužni prijenos | Pužni prijenos |
| Lamele (kom) | 6 | 6 |
| Širina (mm) | 544 | 544 |
| Dubina (mm) | 610 | 610 |
| Visina (mm) | 755 | 755 |
| Težina bez žičane užadi (kg) | 310 | 345 |
Serijska oprema i opcije
| Model | 1×75 HK | 1×75 HKpro |
|---|---|---|
| Daljinski upravljač | ○ | ○ |
| Uređaj za odmatanje sajle | / | ● |
| Smart 3in1 | / | ● |
| Ventil za osiguravanje stalne napetosti užeta | / | ● |
| Ventil za regulaciju brzine odmotavanja užeta | / | ● |
| Ventil za regulaciju brzine otvaranja kočnice | ● | ● |
| Montažna ploča za vitlo | ● | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
