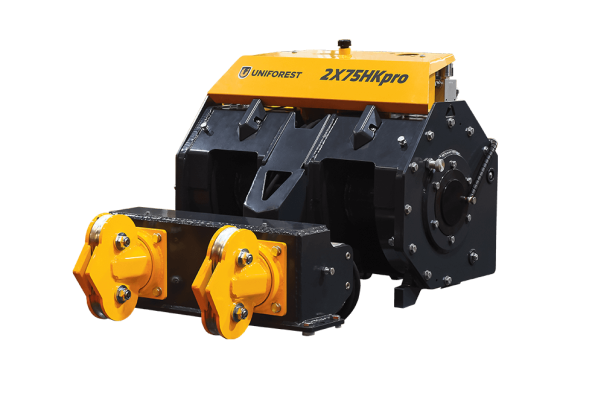

Šumarsko vitlo 2×75 HK / HKpro
Dvobubanjsko ugrađeno vitlo 2×75 HK / HKpro je prvo vitlo za fiksnu ugradnju montažu na traktor s konstantnom vučnom silom.
O stroju
Dvobubanjsko vitlo s KONSTANTNOM VUČNOM SILOM za fiksnu ugradnju 2×75 HKpro s vučnom silom od 7,5 t ima namješten dvojni kolotur i napravu za odmatanje s dva valjka za potiskivanje, od kojih svaki ima svoj pogon. Tako dostižemo veću snagu odmatanja i veću napetost žičanog užeta pri namatanju. Pogon naprave za odmatanje može biti ili preko hidrauličnog sustava vitla ili preko hidrauličnog sustava traktora. Pogon vitla izvodi se pomoću pužnog prijenosa. Serijski je ugrađena i funkcija SMART 3in1. Dvobubanjsko vitlo s konstantnom vučnom silom za fiksnu ugradnju 2×75 HK je bez naprave za odmatanje i funkcije SMART 3in1. Oba modela imaju veliki kapacitet bubnja koji omogućuje više namotanog žičanog užeta.
- Konstantna vučna sila
- SMART 3in1
- Naprava za odmatanje
- Velik kapacitet bubnja
- Pogon preko pužnog prijenosa za prenošenje najvećih opterećenja
- Velika vučna sila čak i kod potpuno namotanog bubnja
Smart 3in1
(1) Prilikom povlačenja trupaca tijekom vožnje, traktor može naići na određenu prepreku (uzdignuće, korijenje). Ako traktor ne može nadvladati ove prepreke, funkcija pražnjenja se prebacuje u način bez potpore napajanja kako bismo mogli nastaviti vožnju s napetom žičanom užad između vitla i opterećenja. (2) Uključivanje i isključivanje bubnja odvijat će se bez odgađanja (za klasičnu verziju, kašnjenje je 1.5 sekundi). (3) SMART 3in1 također pruža napon žičane užadi između remenice za odmotavanje i bubnja.
SMART 3in1 je dostupan s Teleradio daljinskim upravljačima, Terra funk i ručnom konzolom.

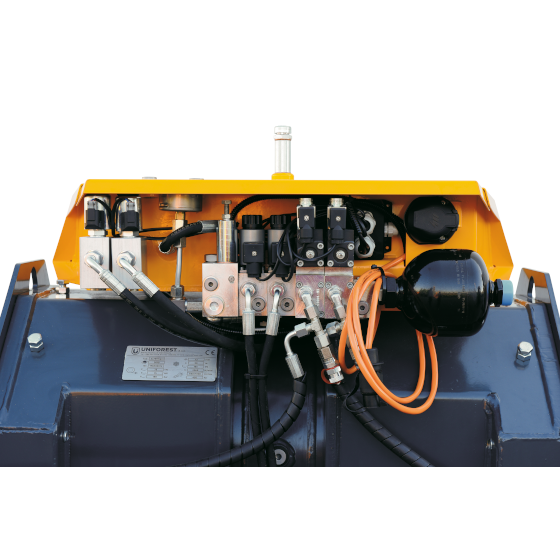

HAWE
Hidraulička jedinica ima HAWE elektromagnetske ventile s visokotlačnim filtrom i dva proporcionalna ventila. Proporcionalni ventili omogućuju stalno podesivi tlak za postizanje stalne sile povlačenja.

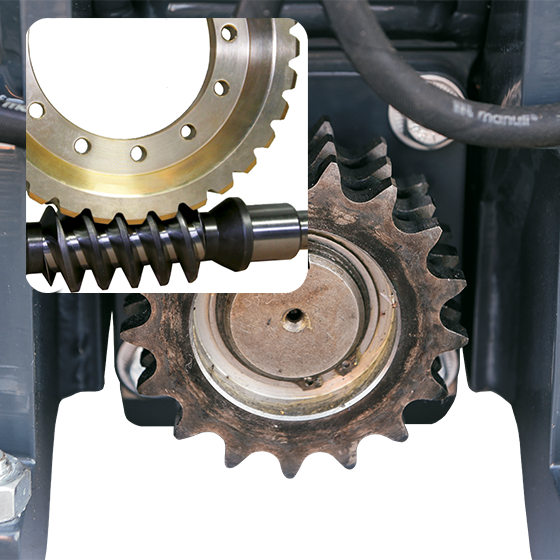

Pogon
Pogon se vrši pomoću pužnog prijenosa, koji omogućuje visok stupanj prijenosa i opterećenja. Puž od visokokvalificiranog čelika, poboljšan, cementiran i brušen pužni kotač izrađen od posebne bronce, što osigurava veću otpornost na trošenje. Prijenos momenta od traktora do pužnog prijenosnika vitla je preko trorednog lanca.
Pogon naprave za odmatanje – 2 načina rada:
a) Pogon preko hidrauličkog sustava vitla: Vitlo ima ugrađene 2 dodatne pumpe i ventile.
b) Pogon preko hidraulike traktora: Dodatni hidraulički blok spojen je na hidrauliku traktora. Prednost ovakvog pogona je u većoj količini ulja, što omogućuje veću snagu odmotavanja.
6-lamelna spojka
Višelamelna spojka sprječava pregrijavanje (6 lamela).
Dvostruki kolotur
Dvostruki kolotur
Veliki kapacitet bubnja za uže
Veliki kapacitet bubnja za užad omogućuje više namotane žičane užadi i na taj način korisnik može pokriti veće područje. Osim toga, s punim bubnjem manji je gubitak trakcije.
Ventil
Ventil za podešavanje brzine otvaranja kočnice omogućuje sporije otpuštanje napetosti žičanog užeta. Time se sprječava nekontrolirano okretanje bubnja i posljedično zapetljavanje žičanog užeta.
Predkočnica
Predkočnica sprečava nekontrolirano okretanje bubnja i posljedično zapletanje žičanog užeta.
Tehnički podaci
| Model | 2×75 HK | 2×75 HKpro |
|---|---|---|
| Vučna sila (kN) | 75 | 75 |
| Sila kočenja (kN) | 94 | 94 |
| Brzina žičane užadi (540 min-1) (m/s) | 0,6 | 0,6 |
| Kapacitet bubnja dužina/promjer (m/mm) | 105/12 90/13 | 105/12 90/13 |
| Preporučena snaga traktora (kW/KS) | 60/80 | 60/80 |
| Maks. br. okretaja kardana (min-1) | 750 | 750 |
| Upravljanje | elektro-hidraulično | elektro-hidraulično |
| Pogon | Pužni prijenos | Pužni prijenos |
| Lamele (kom) | 6 | 6 |
| Širina (mm) | 840 | 840 |
| Dubina (mm) | 660 | 660 |
| Visina (mm) | 800 | 800 |
| Težina bez žičane užadi (kg) | 500 | 490 |
Serijska oprema i opcije
| Model | 2×75 HK | 2×75 HKpro |
|---|---|---|
| Daljinski upravljač | ○ | ○ |
| Uređaj za odmatanje sajle | / | ● |
| Smart 3in1 | / | ● |
| Ventil za osiguravanje stalne napetosti užeta | / | ● |
| Ventil za regulaciju brzine odmotavanja užeta | / | ● |
| Ventil za regulaciju brzine otvaranja kočnice | ● | ● |
| Montažna ploča za vitlo | ● | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
