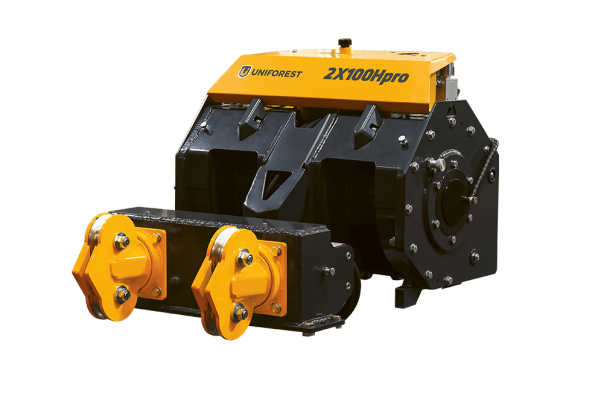

Šumarsko vitlo 2×100 H / Hpro
Dvobubanjsko ugradbeno vitlo 2×100 H / Hpro je najprodavaniji model vitla koji se trajno ugrađuju na traktor.
O stroju
Dvobubanjsko vitlo za fiksnu ugradnju 2×100 Hpro vučne sile 9,4 t opremljeno je dvostrukom koloturnicom i uređajem za odmotavanje s dva potisna valjka i dva hidromotora za veću napetost užeta i veću snagu odmotavanja. Dvobubanjsko vitlo za fiksnu ugradnju 2×100 H je osnovna izvedba, bez uređaja za odmotavanje i funkcije SMART 3u1. Oba modela imaju veliki kapacitet bubnja za uže koji omogućuje više namotane žičane užadi.
- SMART 3in1 (2×100 Hpro)
- Uređaj za odmatanje (2×100 Hpro)
- Veliki kapacitet užadnog bubnja
- Pogon je pužni prijenos, koji omogućuje velike stupnjeve prijenosa
- Velika vučna sila čak i kod potpuno namotanog bubnja
Smart 3in1
(1) Prilikom povlačenja trupaca tijekom vožnje, traktor može naići na određenu prepreku (uzdignuće, korijenje). Ako traktor ne može nadvladati ove prepreke, funkcija pražnjenja se prebacuje u način bez potpore napajanja kako bismo mogli nastaviti vožnju s napetom žičanom užad između vitla i opterećenja. (2) Uključivanje i isključivanje bubnja odvijat će se bez odgađanja (za klasičnu verziju, kašnjenje je 1.5 sekundi). (3) SMART 3in1 također pruža napon žičane užadi između remenice za odmotavanje i bubnja.
SMART 3in1 je dostupan s Teleradio daljinskim upravljačima, Terra funk i ručnom konzolom.

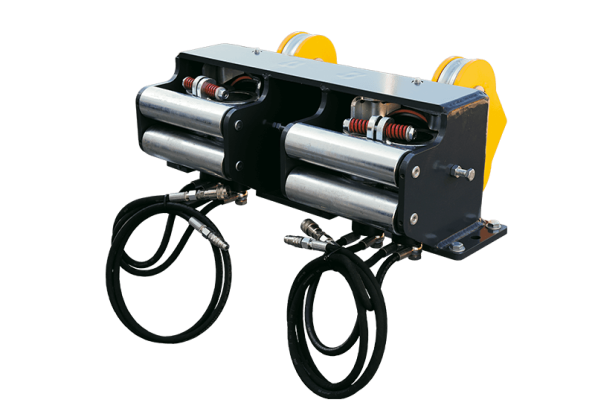

Naprava za odmatanje
Uređaj za odmatanje s dva hidraulična motora i dva potisna valjka – za jače zatezanje čeličnog užeta između bubnja i uređaja za odmatanje te za veću snagu odmatanja. Moguće je regulirati brzinu otpuštanja žičane užadi.
Pogon
Pogon je pužni prijenos, koji omogućuje velike stupnjeve prijenosa i udarnih opterećenja te reduktora s prednjim zupčanicima koji omogućuju veću učinkovitost, manje održavanja i duži vijek trajanja svih pogonskih dijelova. Sklop od visokokvalitetnog čelika, kaljen, ojačan i brušen, zupčanik izrađen od posebne bronce za veću otpornost na trošenje.
Pogon naprave za odmatanje – 2 načina rada:
a) Pogon preko hidrauličkog sustava vitla: Vitlo ima ugrađene 2 dodatne pumpe i ventile.
b) Pogon preko hidraulike traktora: Dodatni hidraulički blok spojen je na hidrauliku traktora. Prednost ovakvog pogona je u većoj količini ulja, što omogućuje veću snagu odmotavanja.
6-lamelna spojka
Višelamelna spojka sprječava pregrijavanje (6 lamela).
Dvostruki kolotur
Dvostruki kolotur
Veliki kapacitet bubnja za uže
Veliki kapacitet bubnja za užad omogućuje više namotane žičane užadi i na taj način korisnik može pokriti veće područje. Osim toga, s punim bubnjem manji je gubitak trakcije.
Tehnički podaci
| Model | 2×100 H | 2×100 Hpro |
|---|---|---|
| Vučna sila (kN) | 94 | 94 |
| Sila kočenja (kN) | 118 | 118 |
| Brzina žičane užadi (540 min-1) (m/s) | 0.85 | 0.85 |
| Kapacitet bubnja dužina/promjer (m/mm) | 90/13 80/14 | 90/13 80/14 |
| Preporučena snaga traktora (kW/KS) | 60/80 | 60/80 |
| Maks. br. okretaja kardana (min-1) | 750 | 750 |
| Upravljanje | elektro-hidraulično | elektro-hidraulično |
| Pogon | Pužni prijenos | Pužni prijenos |
| Lamele (kom) | 6 | 6 |
| Širina (mm) | 840 | 840 |
| Dubina (mm) | 660 | 660 |
| Visina (mm) | 800 | 800 |
| Težina bez žičane užadi (kg) | 500 | 490 |
Serijska oprema i opcije
| Model | 2×100 H | 2×100 Hpro |
|---|---|---|
| Daljinski upravljač | ○ | ○ |
| Uređaj za odmatanje sajle | / | ● |
| Smart 3in1 | / | ● |
| Ventil za osiguravanje stalne napetosti užeta | / | ● |
| Ventil za regulaciju brzine odmotavanja užeta | / | ● |
| Ventil za regulaciju brzine otvaranja kočnice | ● | ● |
| Montažna ploča za vitlo | ● | ● |
● – Serijski, ○ – Opcija, / – Nije moguće
